전력계통의 대표적인 고조파 발생원은?
1). 아크로, 전기로 등의 비선형 부하
2). Thyristor 위상 제어의 교류전력 조정장치
3). 정류기, 인버터, 컨버터, UPS(Uninterruptible Power Supply) 등의 전력변화 기기
4). 변압기 회전기의 자기포화가 대표적인 고조파 발생원이며 이에 해당된다.
이렇게 발생된 고조파는 전력계통에 머물며 여러 장애를 초래하게 된다.
이는 계통 안정을 위해 흡수 또는 상쇄 제거 등의 방법으로 필터링을 취할 필요가 있는데

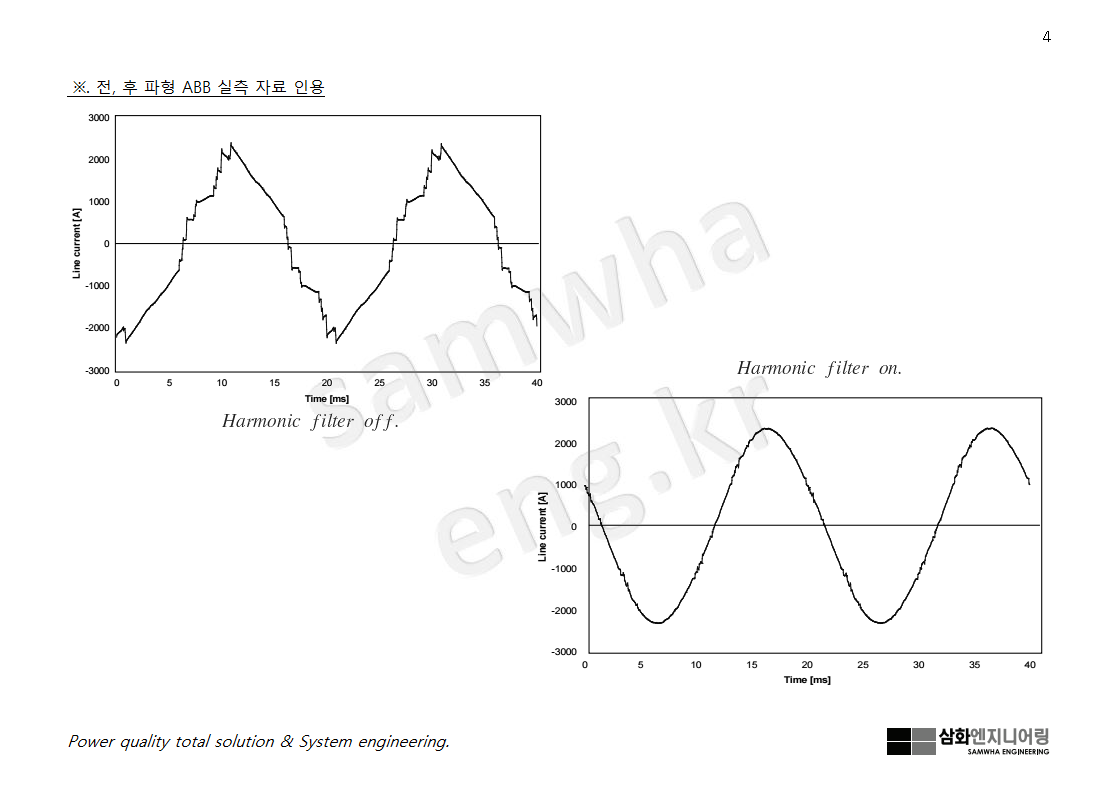

여기에 최적화된 설비가 능동형고조파 필터로 빠른시간 내에 계통 고조파를 97%이상 상쇄 제거할 수 있다.
이에 대해 간략히 살펴 본다.
능동형 고조파 필터 (Active Harmonic Filter) - 삼화엔지니어링 전력용콘덴서 전문기업 (samwhaeng.kr)
능동형 고조파 필터 (Active Harmonic Filter)

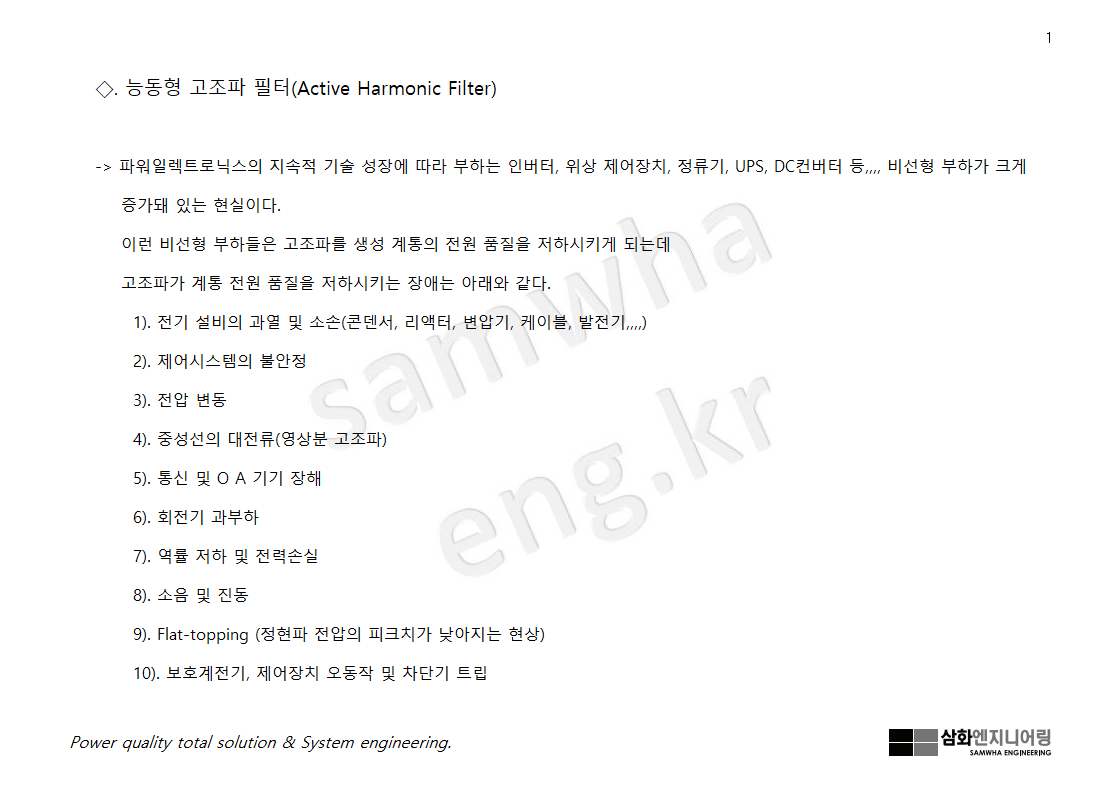

파워일렉트로닉스의 지속적 기술 성장에 따라 부하는 인버터, 위상 제어장치, 정류기, UPS, DC컨버터 등…비선형 부하가 크게 증가돼 있는 현실이다. 이런 비선형 부하들은 고조파를 생성 계통
www.samwhaeng.kr
