R - L - C 병렬공진

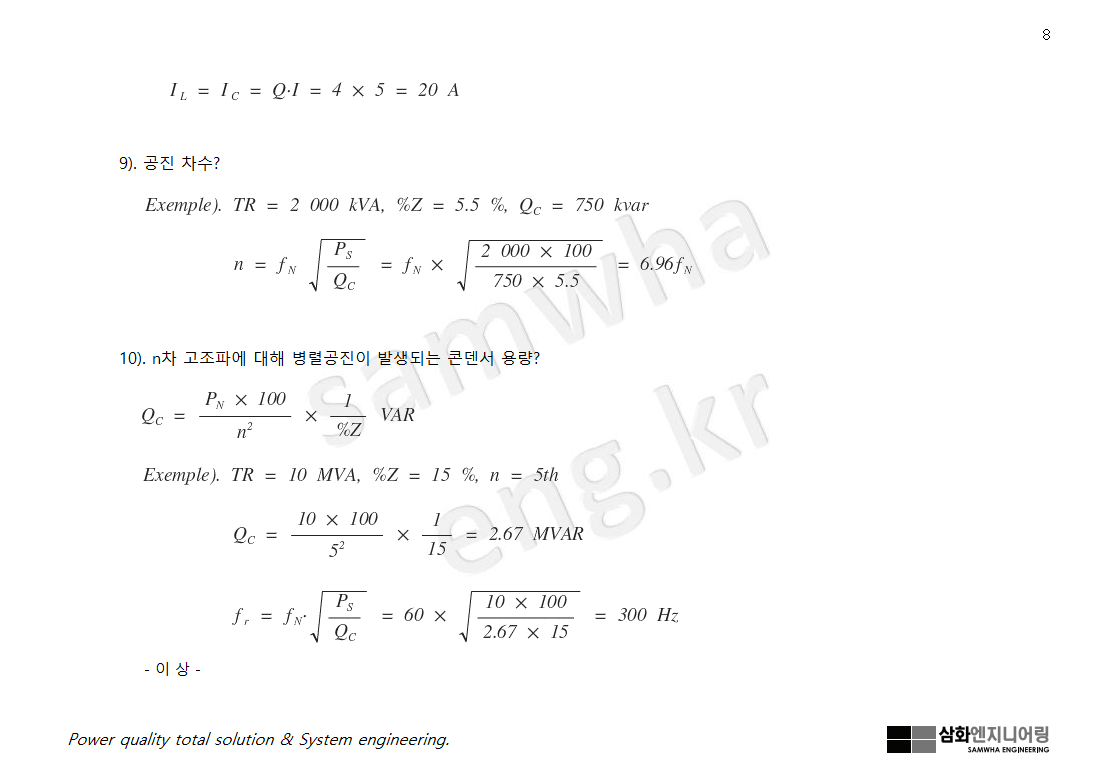

부하역률 개선할 목적으로 계통부하에 병렬로 역률개선용 커패시터를 설치하게 되는데 이 때 전원 측과의 병렬공진이 일어나지 않도록 커패시터 설계 단계부터 주의해야 된다.
만약 커패시터뱅크가 전원 측과 병렬공진이 된다면 전원 측, 커패시터 측 모두 큰 확대전류가 흐르게 돼 대형 사고로 이어질 수 있게 된다.

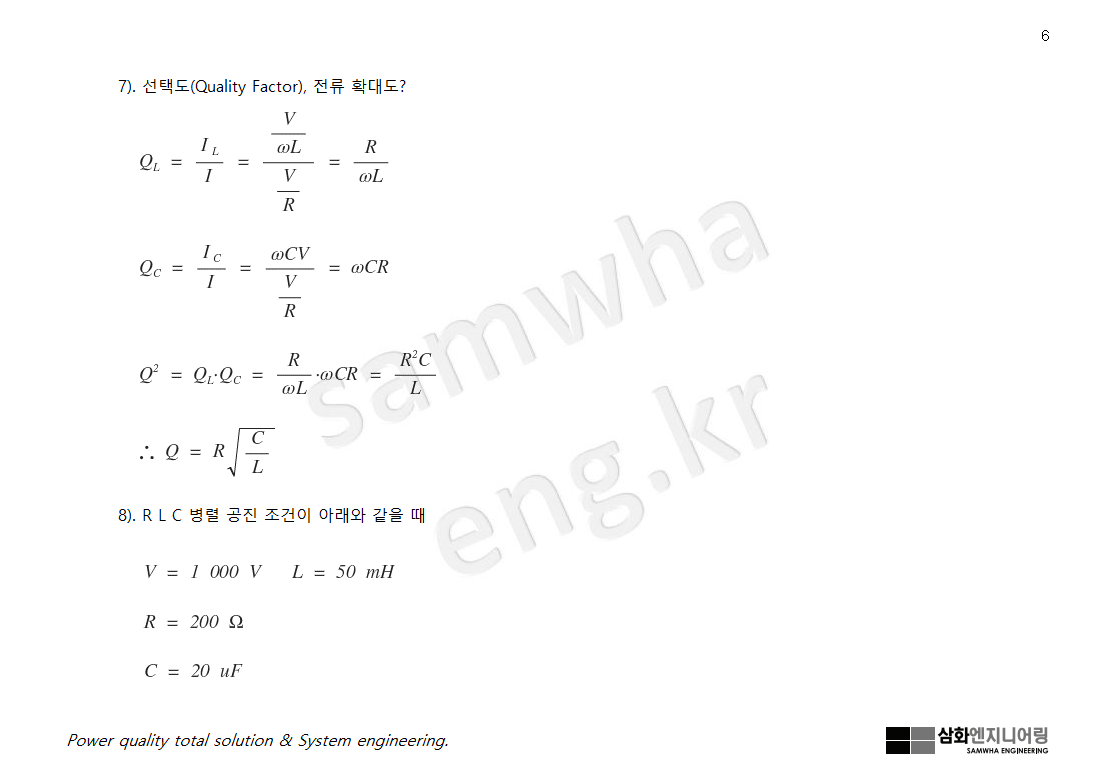

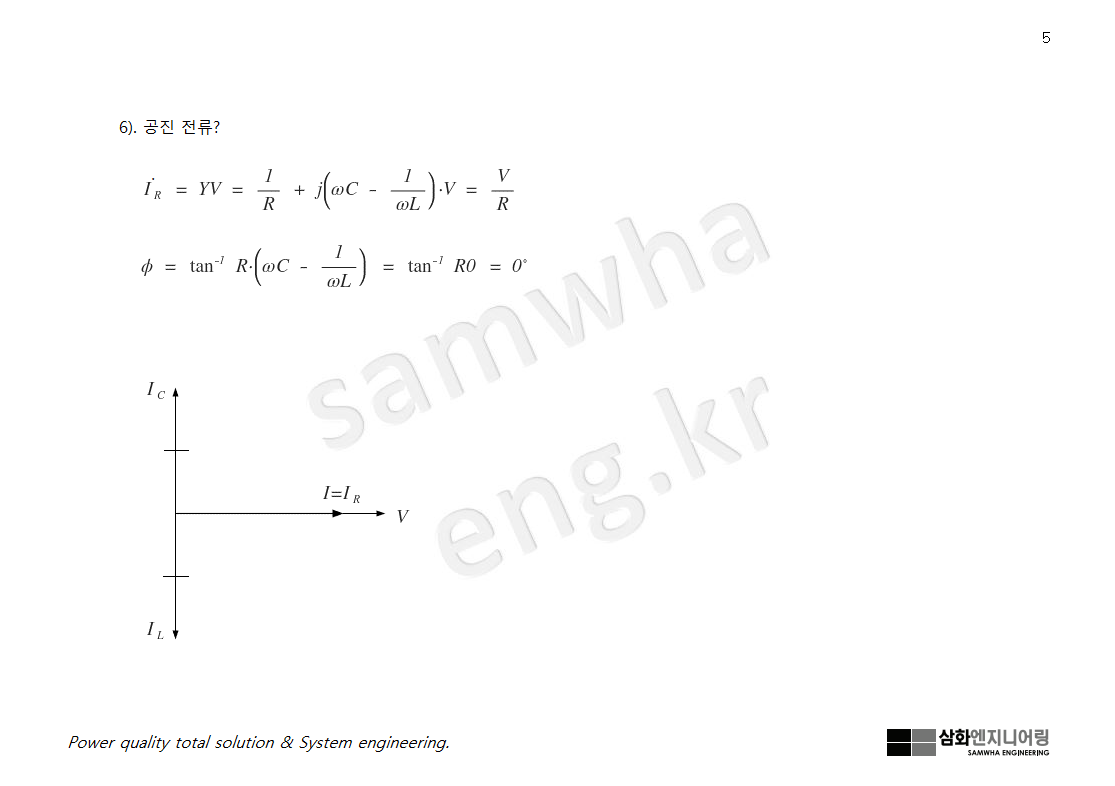

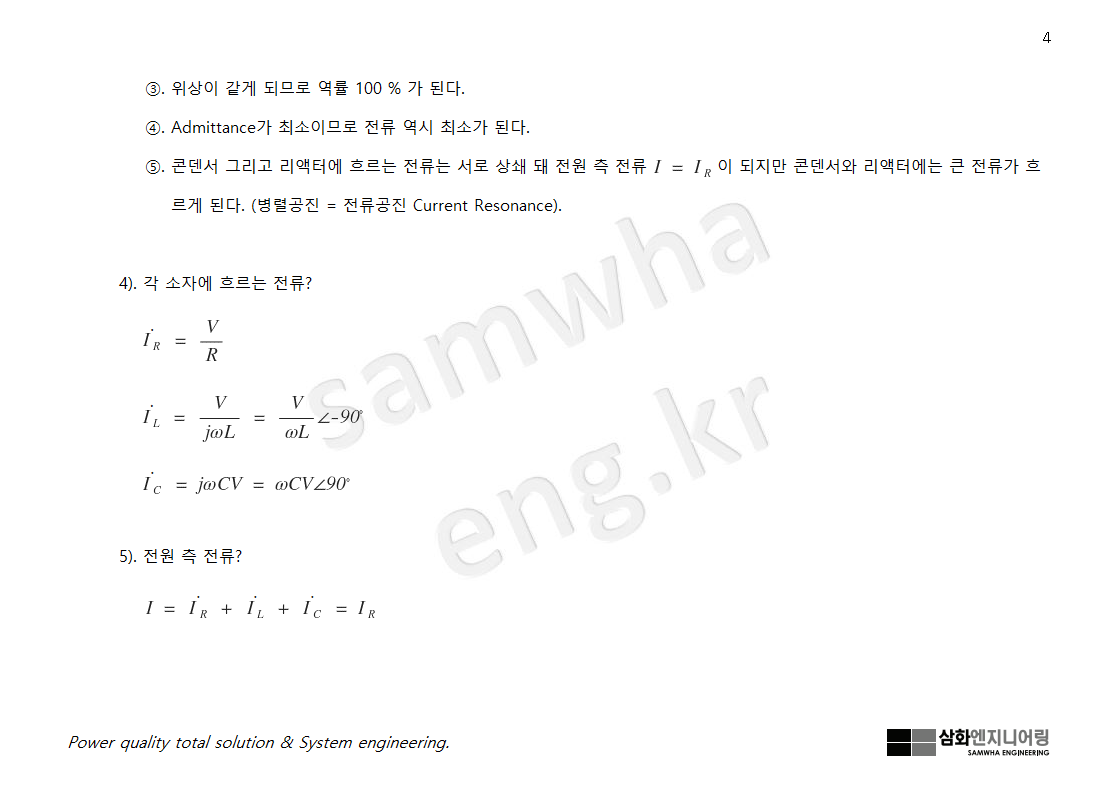

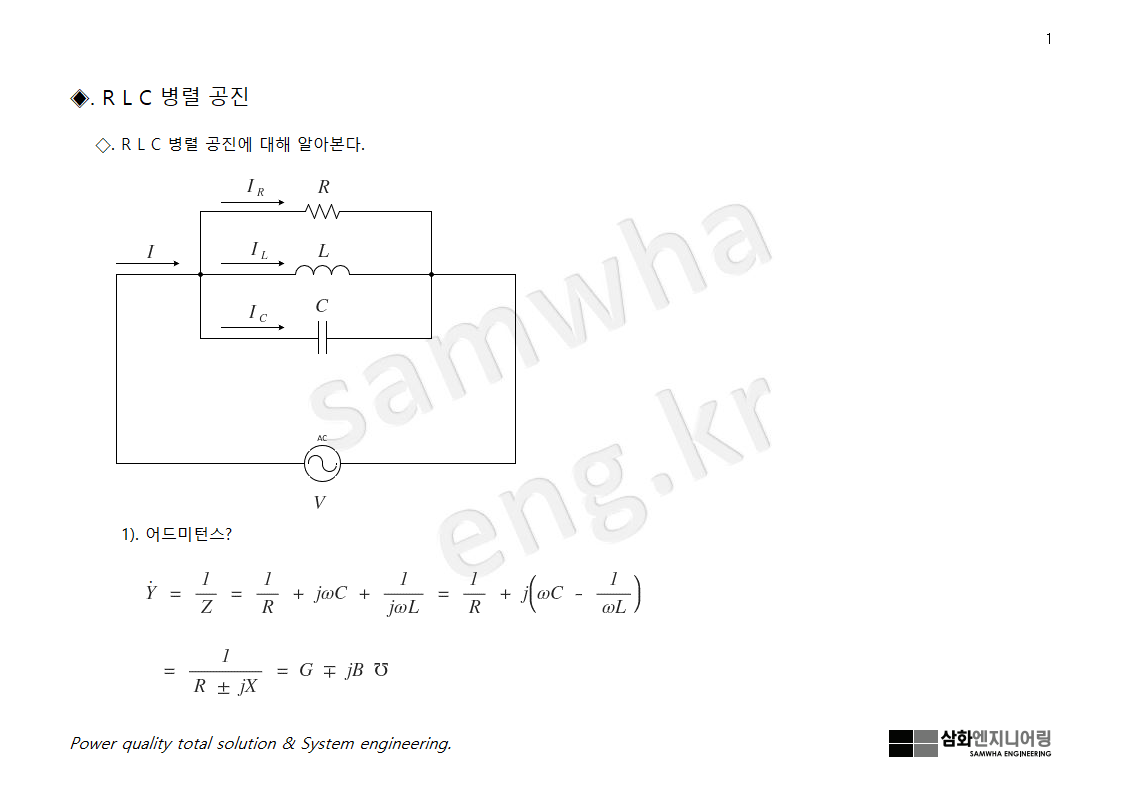

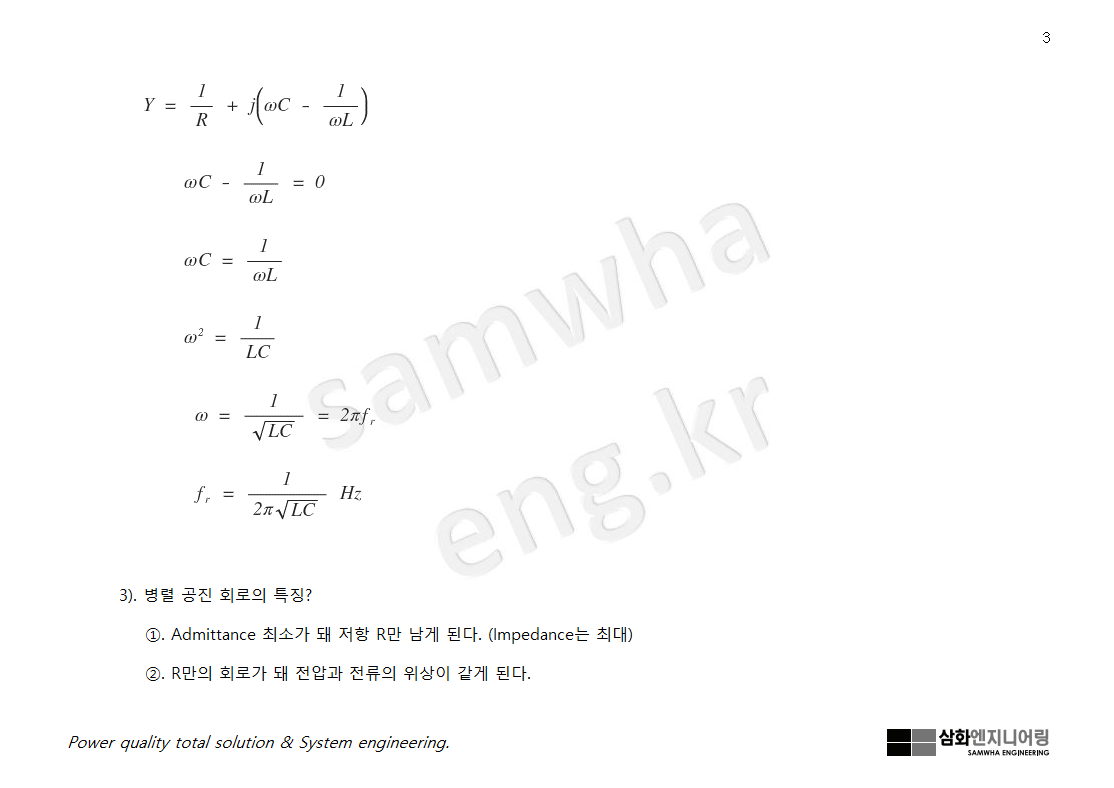

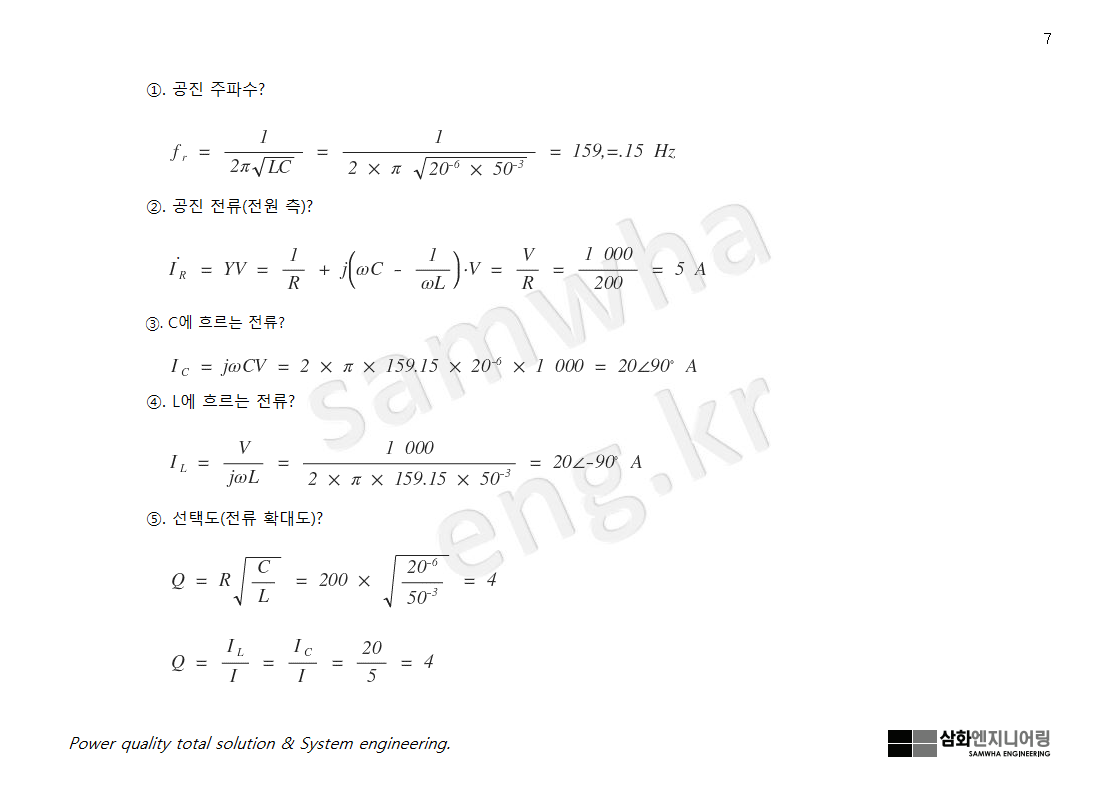

그러므로 병렬 공진을 피할 올바른 커패시터 용량 선정이 되도록 R – L – C 병렬 공진에 회로에 대해 아래와 같이 살펴 본다.
