수전단 측 전압강하는 무효전력을 제어함으로 개선할 수 있다.
-사용전력 = 24 MW
-부하역률 = 88.40 %
-콘덴서 설치 용량 = 4.8 MVAR

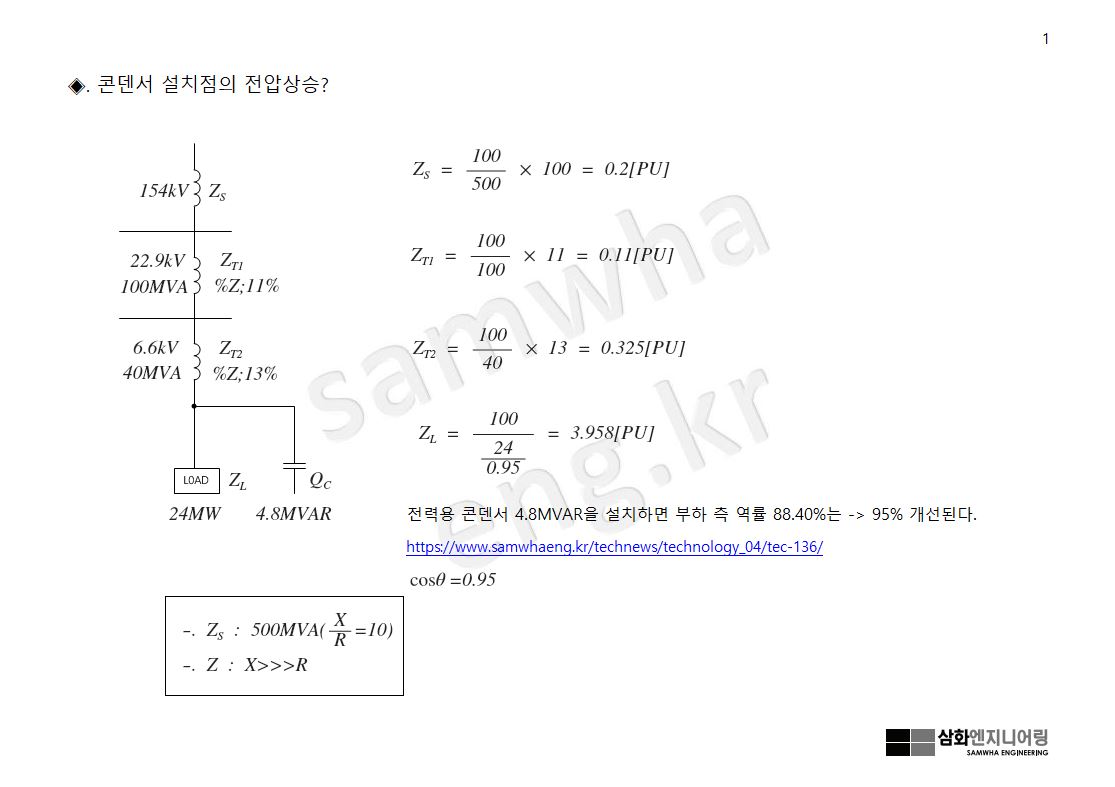

-계통 조건이 아래와 같을 때

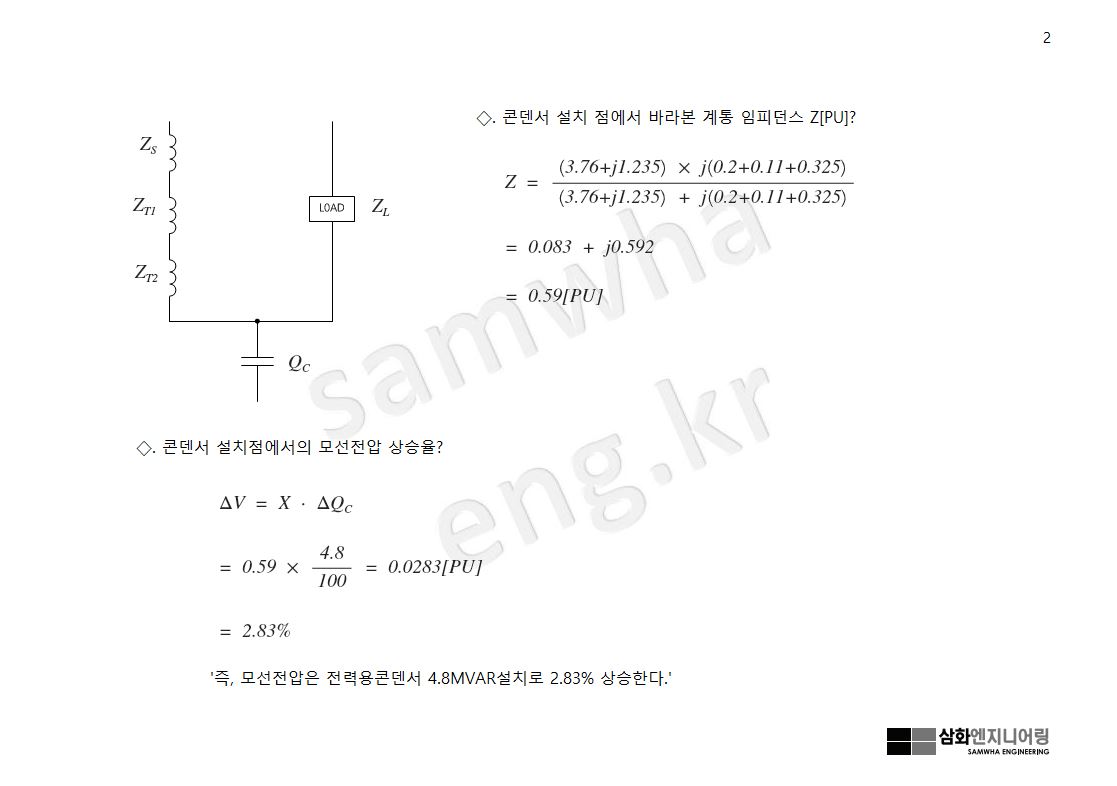

이 때 개선 후 역률과 콘덴서 설치점의 전압강하 개선 ?
즉, 역률 개선에 따른 콘덴서 설치점의 전압상승율이 얼마일지?
아래와 같이 살펴본다.
https://www.samwhaeng.kr/technews/technology_04/tec-136/
삼화엔지니어링 | 고조파필터, 무효전력제어, 콘덴서, 전문기업
능동형 고조파필터, SVC(무효전력 보상장치), SVG(무효전력 공급장치), 자동역률제어, 전력용콘덴서, 직렬리액터, 분로리액터.관련 정보제공
www.samwhaeng.kr
