전압강하를 고려한 발전단 측 전압은?

전압을 전송할 때 선로 임피던스로(Z=R+jX) 인해 그 임피던스 크기에 비례한 전압강하가 발생하므로 발송 전압이 온전히 수전단 측에 전송되는 것은 아니다.

이러한 선로 전압강하로 인해 수전단 측엔 발전단 전송 전압보다 낮은 전압이 수전 되게 된다.

즉, 선로임피던스에 의해 발생된 전압강하 크기를 고려 발전단 측 전압을 결정해야 수전단 측에 원하는 정격전압이 도달하게 된다.

​

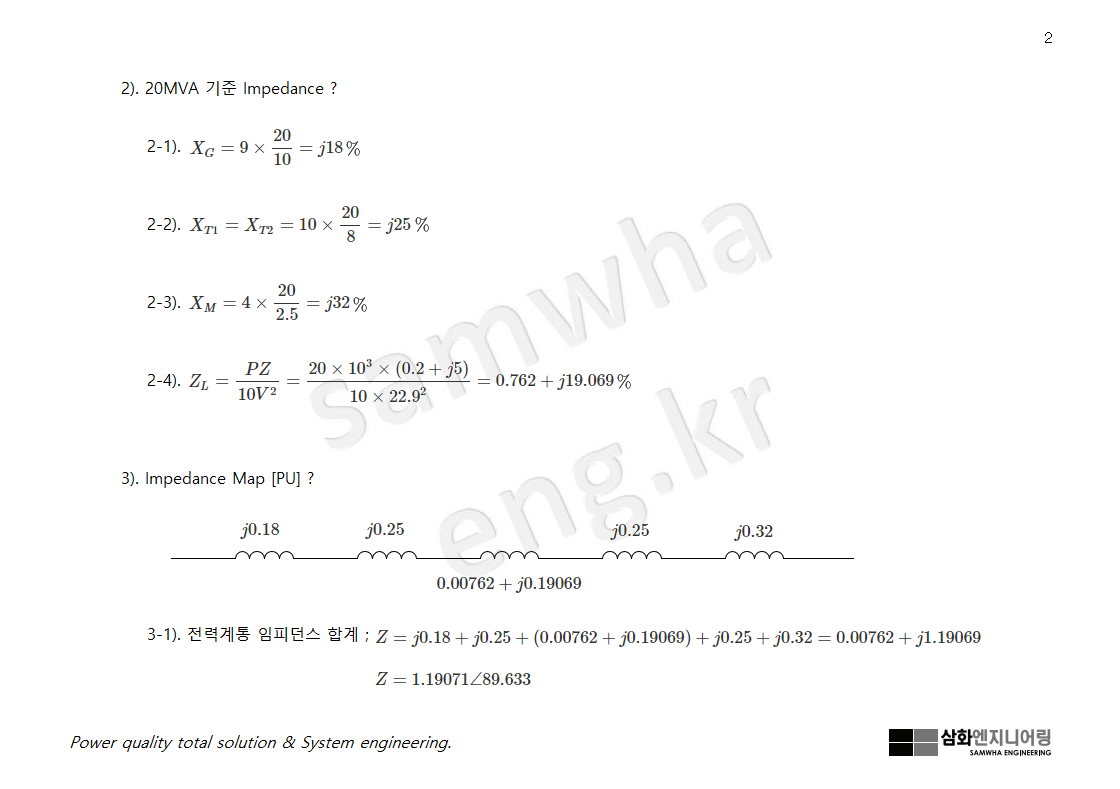

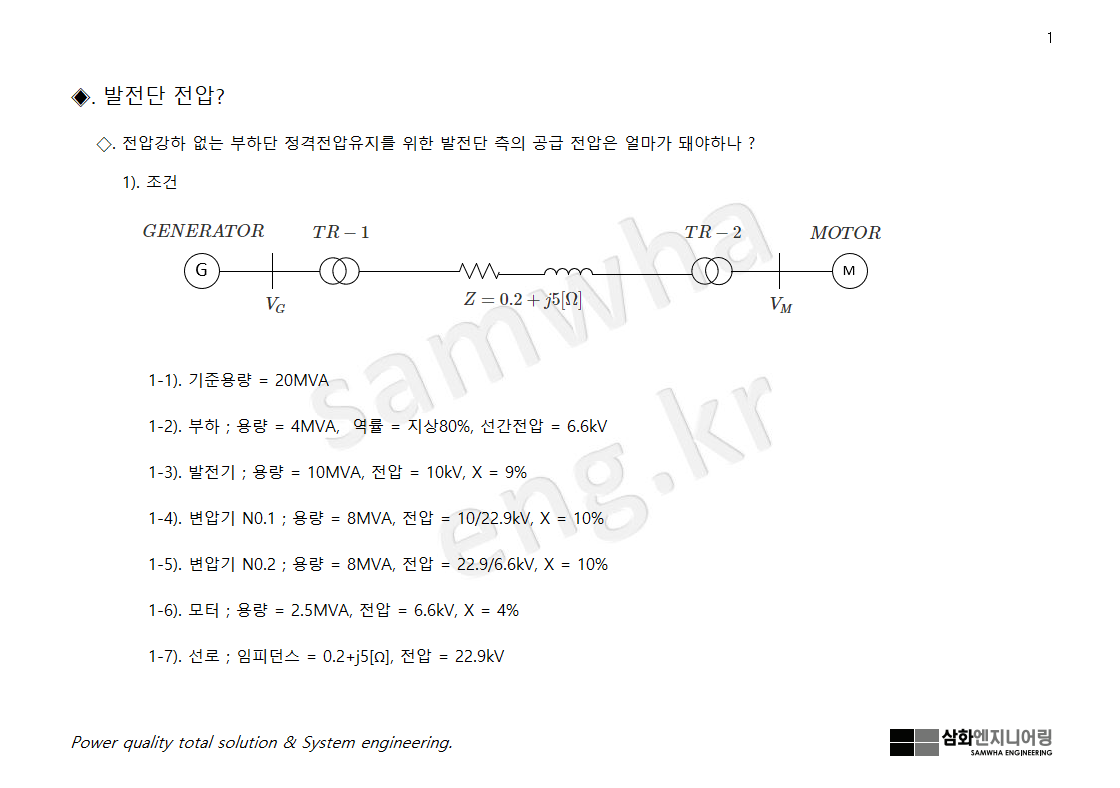

조건이 아래와 같을 때 얼마의 전압을 전송해야 수전단 측에 필요한 정격전압이 도달하게 되는지 이하에 살펴본다.

-회로 역률은 지상이며

-누설 콘던턴스 G(mho)는 무시한다.
