고조파

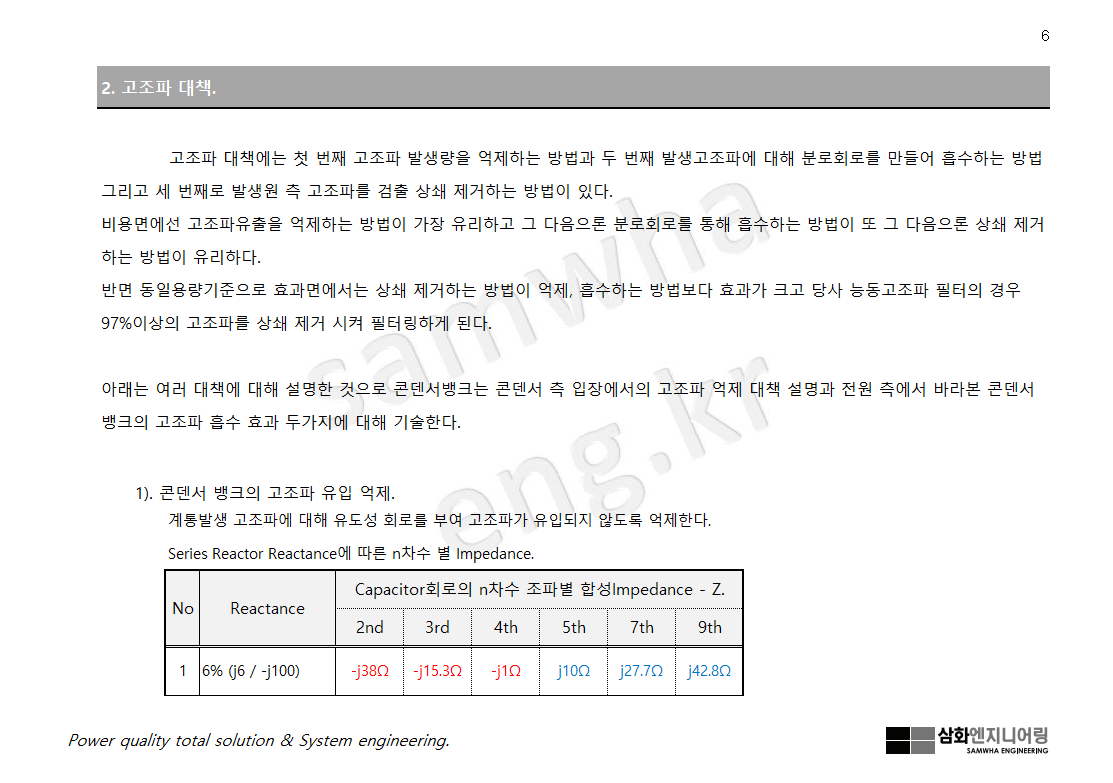

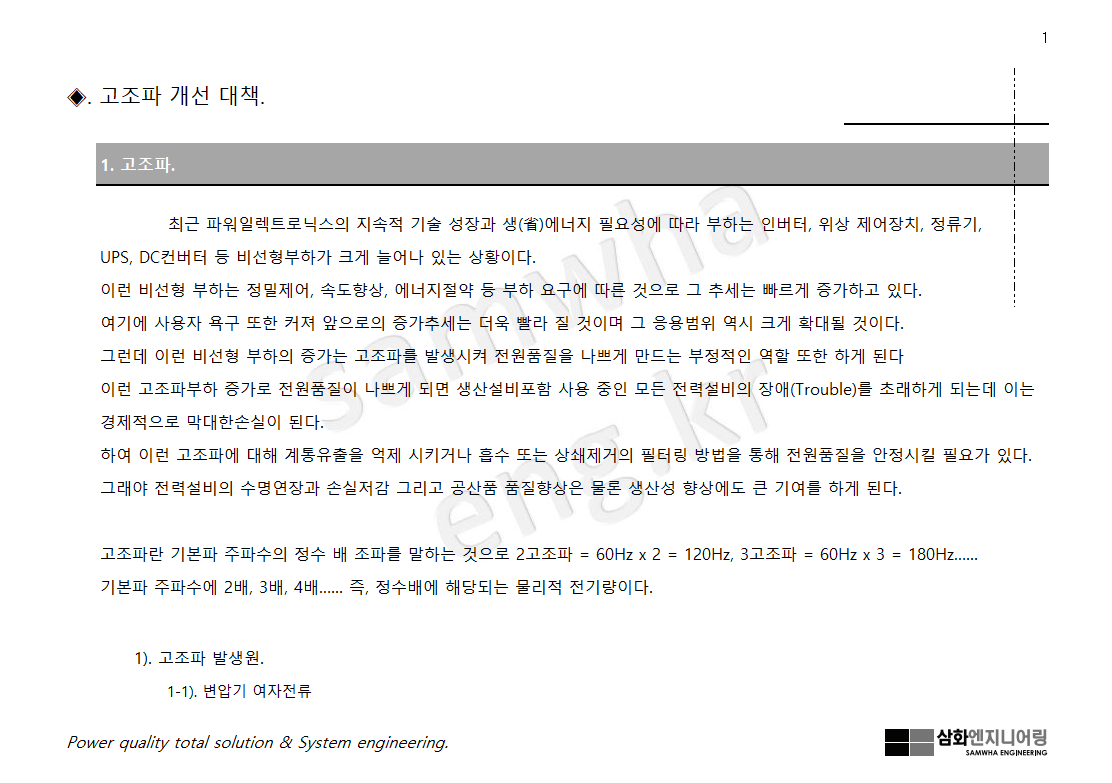

고조파 개선 대책

고조파 개선 대책엔 여러가지 방법들이 있다.

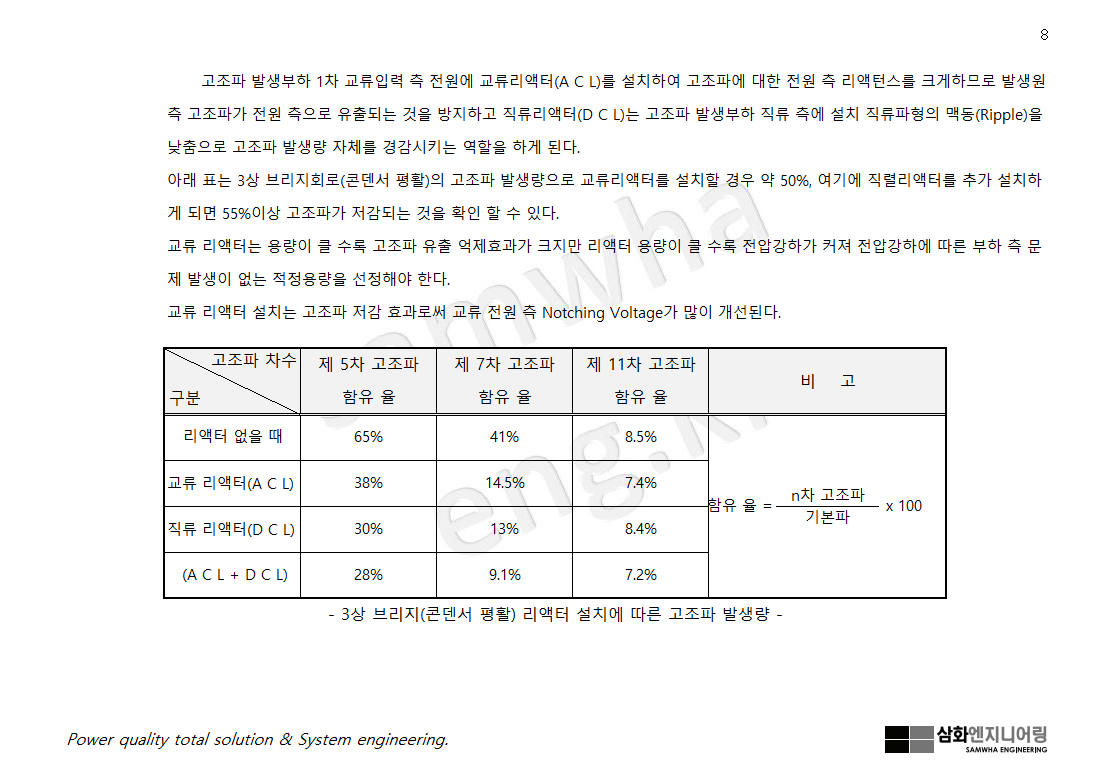

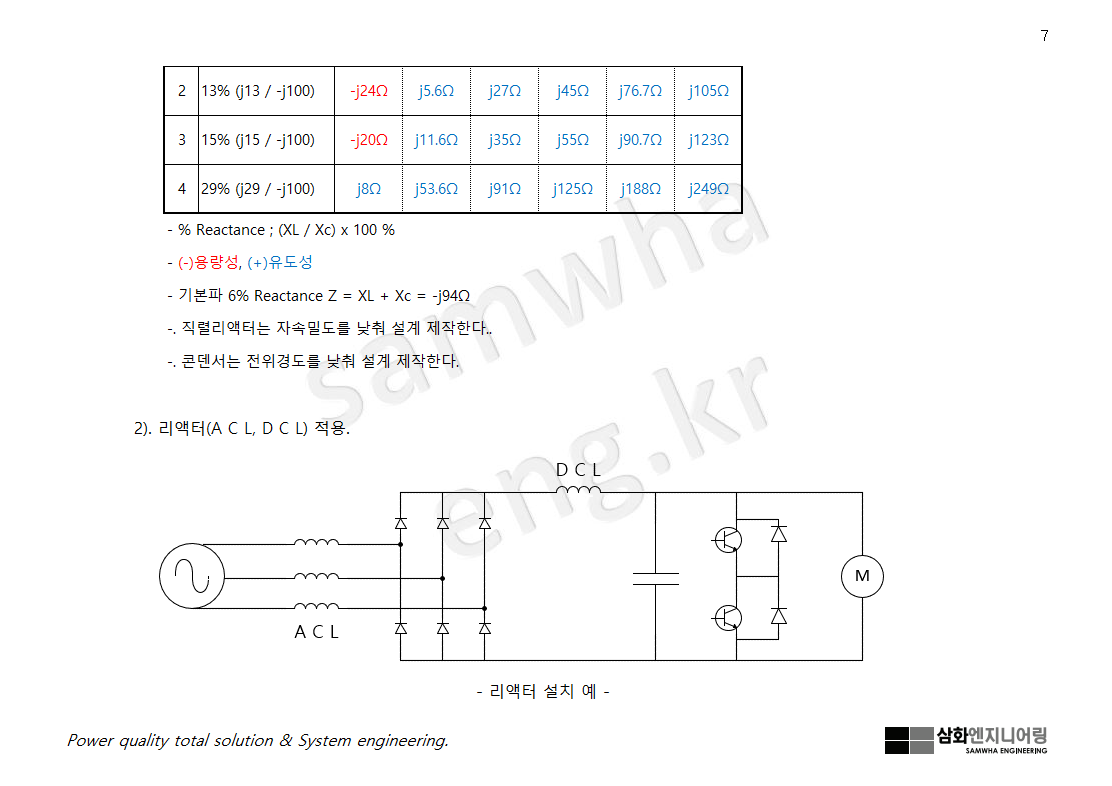

고조파 한류리액터(Harmonic-limiting Reactor)를 설치 발생원으로 부터 계통으로의 고조파 유출을 억제시키거나

또한 부하측으로의 유입을 제한시키는 억제방법,

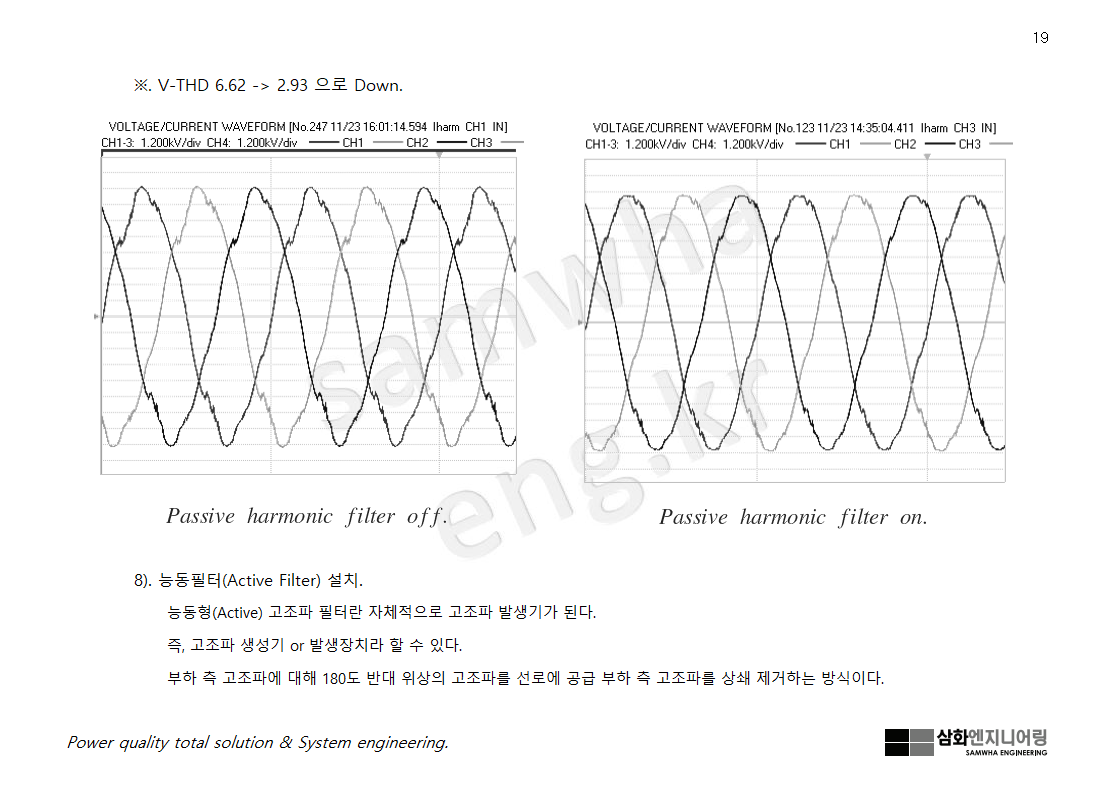

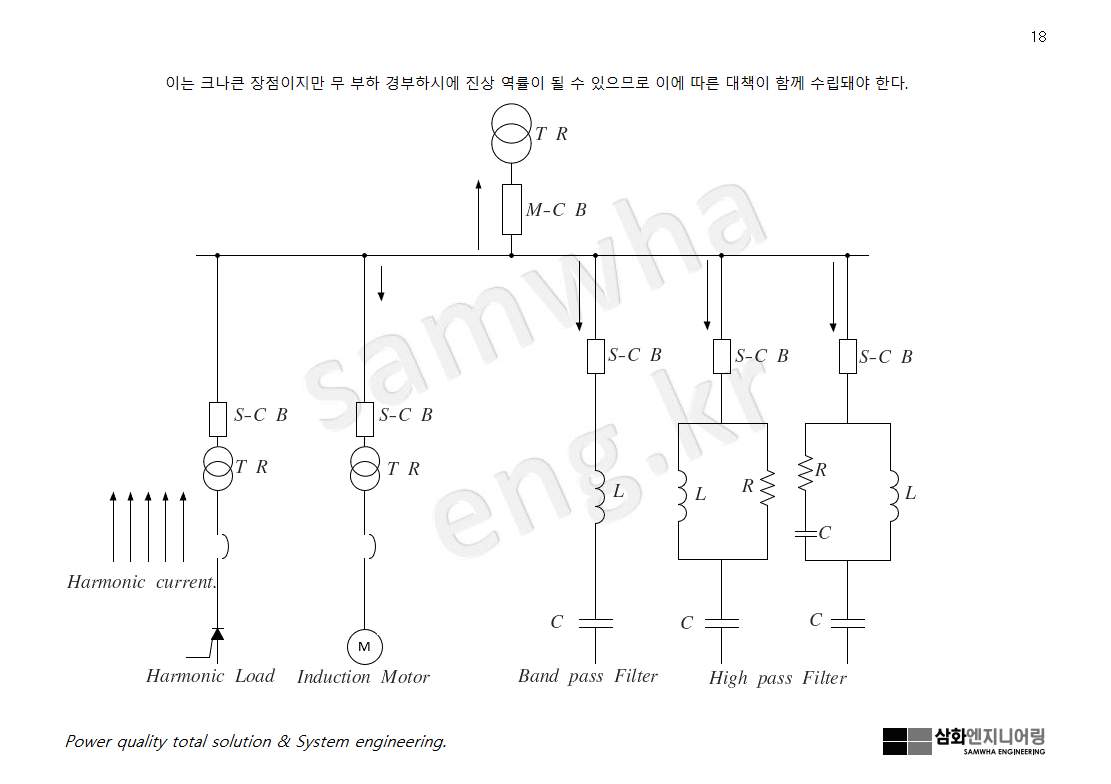

고조파 수동필터(패시브필터<Passive Harmonic Filter>)를 설치 분로회로를 구성하여 계통고조파를 흡수시키는 방법,

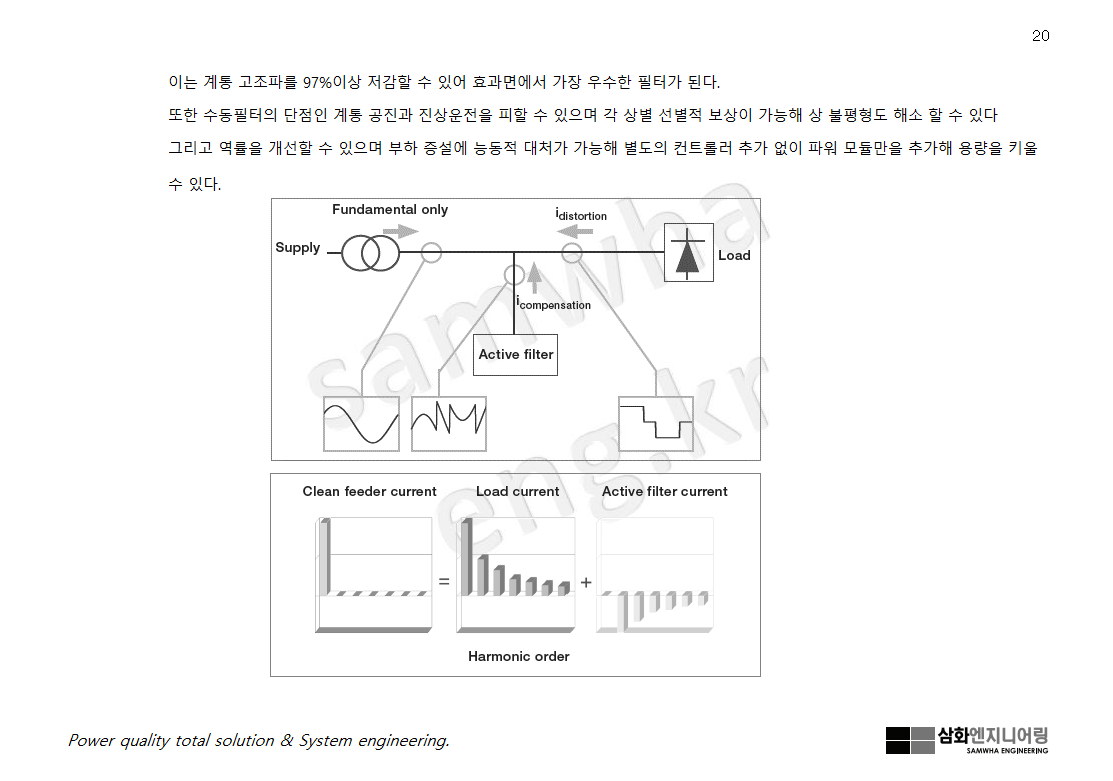

고조파 능동필터(액티브필터<Active Harmonic Filter>)를 설치 계통 발생고조파를 검출하여 반대위상의 고조파를 발생

상쇄제거하는는 방법,

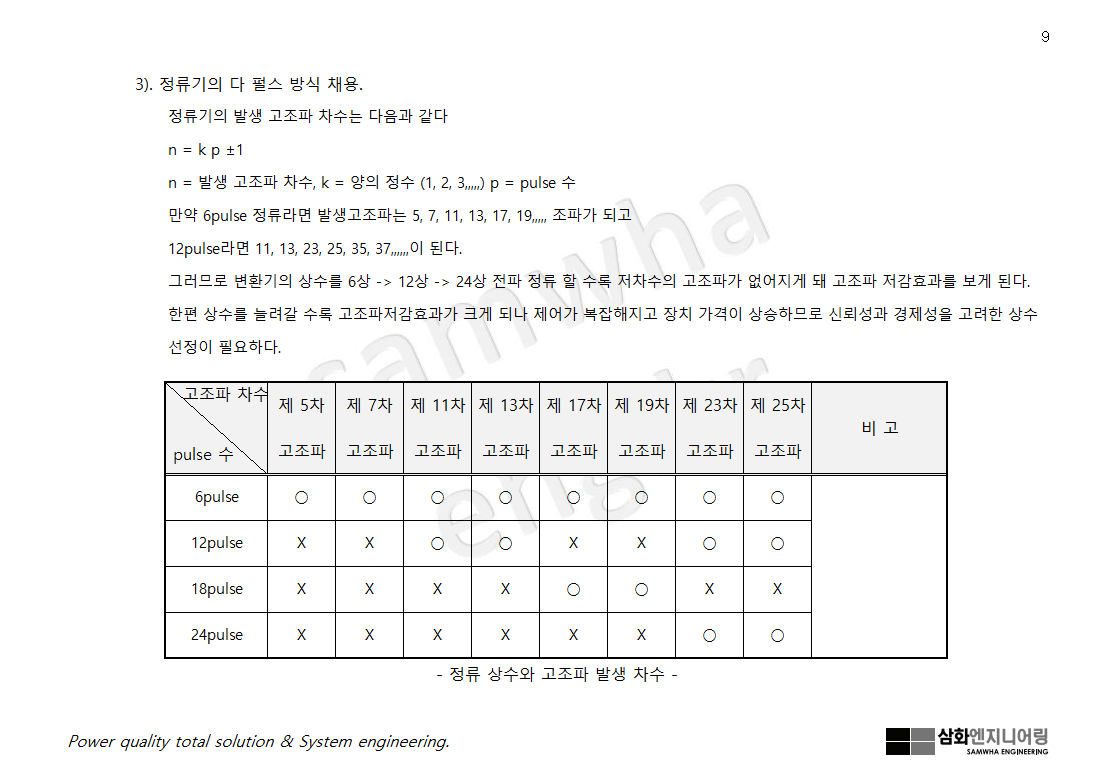

그외 발생량 자체를 낮추는 고조파저감 방법 등 여러가지 고조파대책이 있는데 이에 대해 아래와 같이 살펴본다.



---- 아 래 ----

능동형 고조파 필터 (Active Harmonic Filter) (samwhaeng.kr)



능동형 고조파 필터 (Active Harmonic Filter)

파워일렉트로닉스의 지속적 기술 성장에 따라 부하는 인버터, 위상 제어장치, 정류기, UPS, DC컨버터 등…비선형 부하가 크게 증가돼 있는 현실이다.  이런 비선형 부하들은 고조파를 생성 계통

www.samwhaeng.kr
