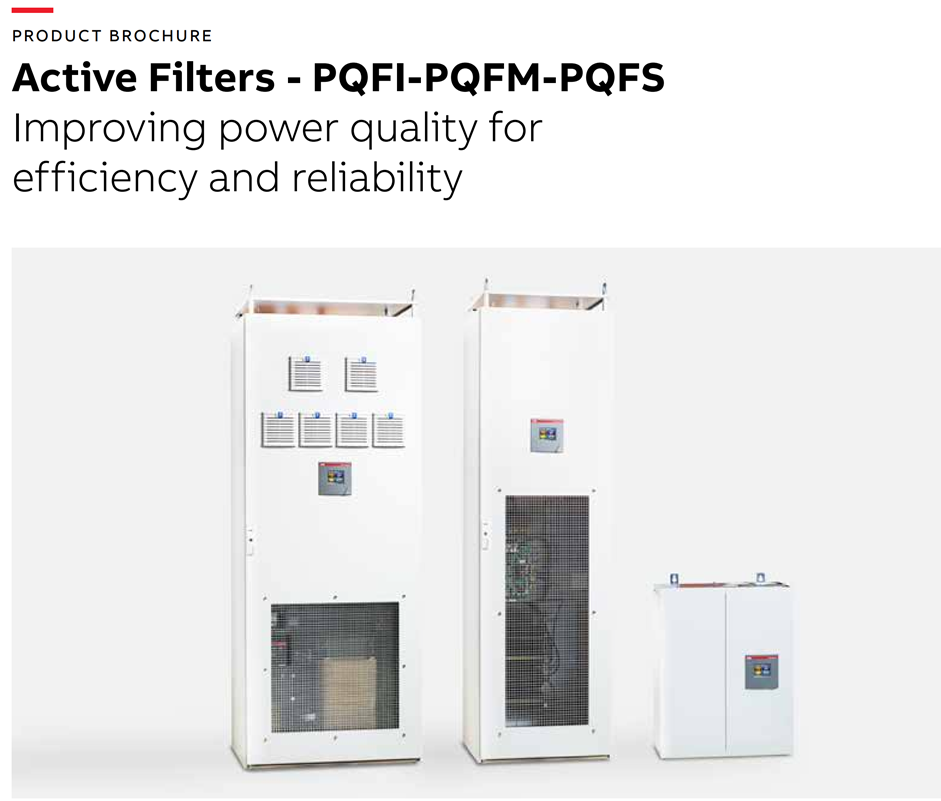

1. 능동형 고조파필터 (Maker = ABB 社)

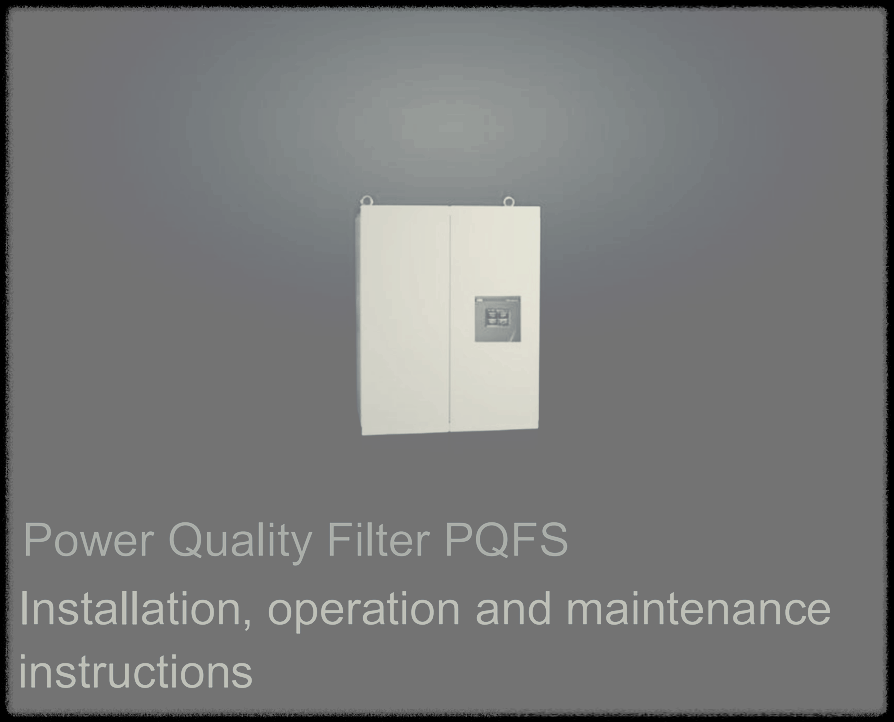

2. PQFS 모델.

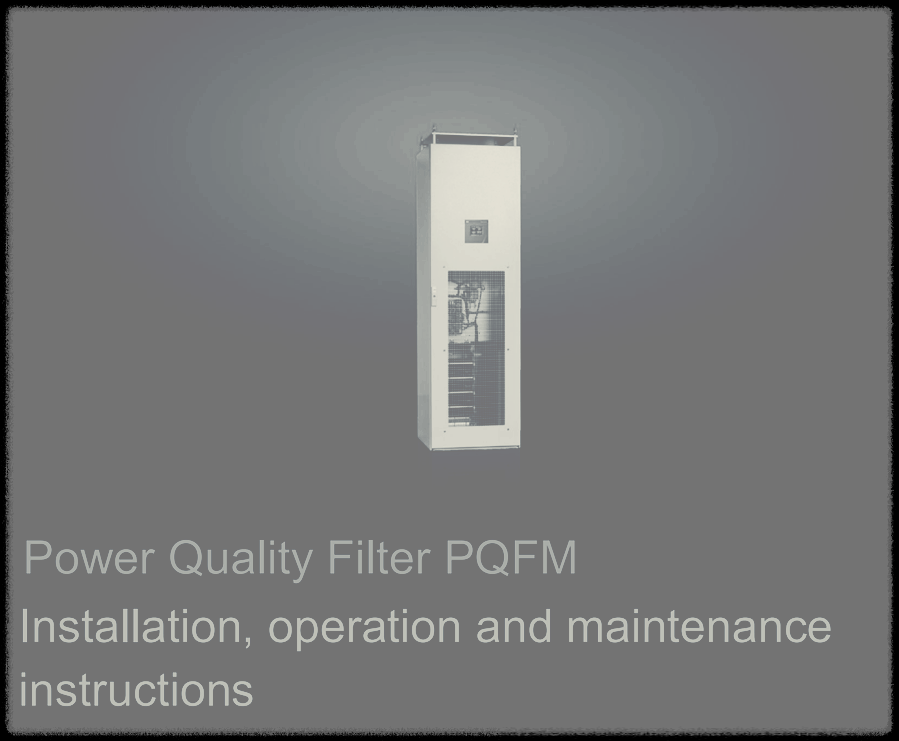

3. PQFM 모델.

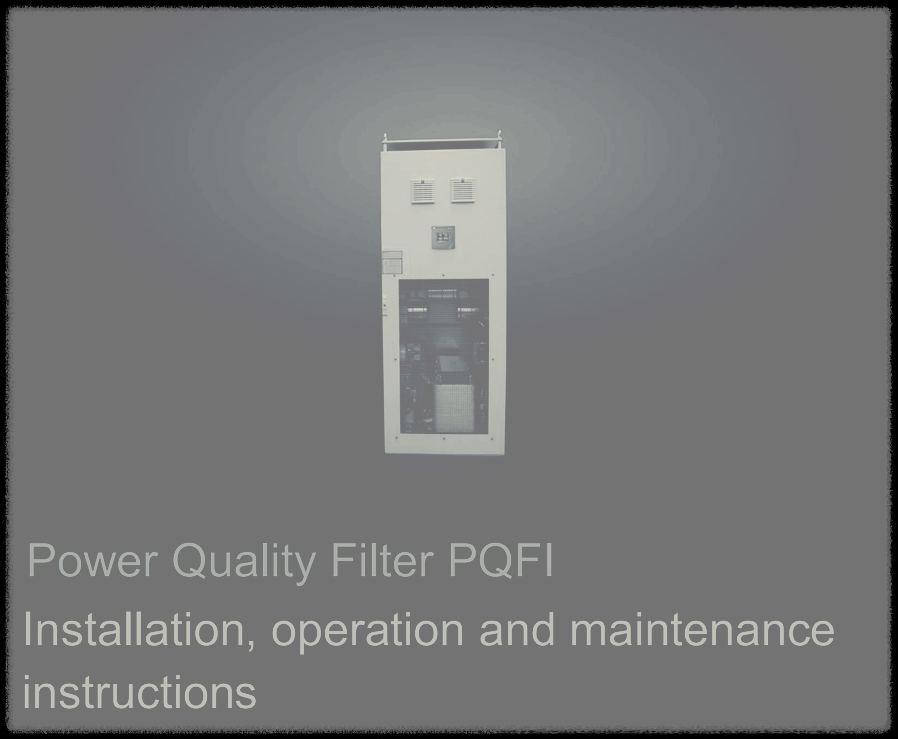

4. PQFI 모델.

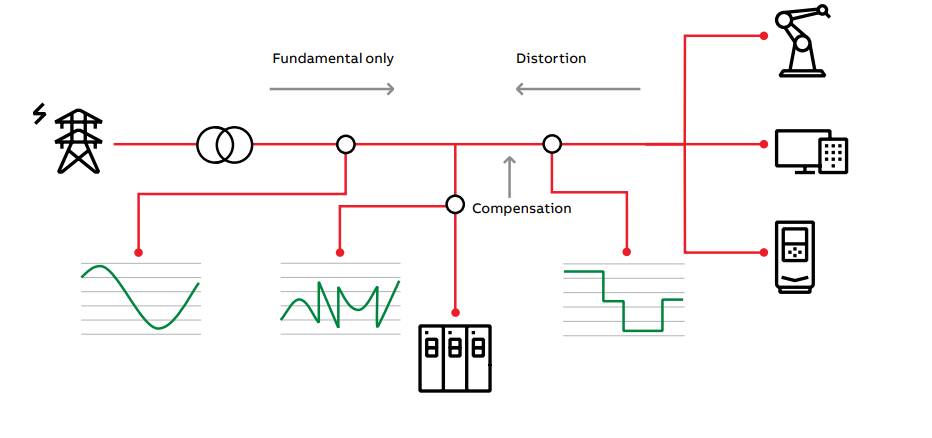

5. 고조파 필터링 개요.

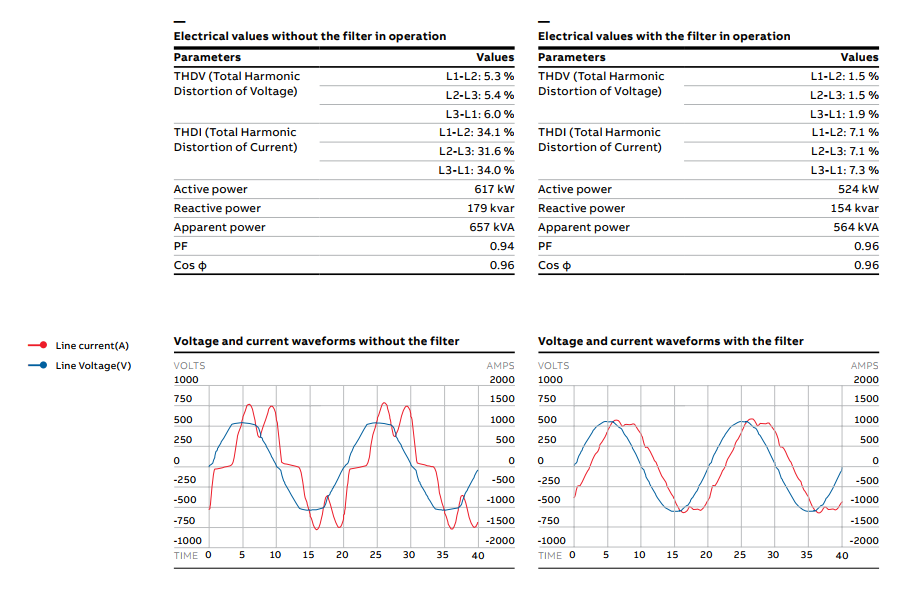

6. 능동형 고조파필터 투입 전, 후 비교.
|
ITEM
|
고조파필터 OFF
|
고조파 필터 ON
|
|
전압 왜형율(V-THD) = L1-L2
|
5.30%
|
1.50%
|
|
전압 왜형율(V-THD) = L2-L3
|
5.40%
|
1.50%
|
|
전압 왜형율(V-THD) = L1-L3
|
6.00%
|
1.90%
|
|
전류 왜형율(I-THD) = L1
|
34.10%
|
7.1%
|
|
전류 왜형율(I-THD) = L2
|
31.60%
|
7.1%
|
|
전류 왜형율(I-THD) = L3
|
34.00%
|
7.3%
|
|
유효전력 (Active Power)
|
617 kW
|
524 kW
|
|
무효전력(Reactive Power)
|
179 kvar
|
154 kvar
|
|
피상전력(Apparent Power)
|
657 kVA
|
564 kVA
|
|
P F (역률) = 고조파가포함된 역률
|
94%
|
96%
|
|
D P F(변위역률)=기본파 역률
|
96%
|
96%
|

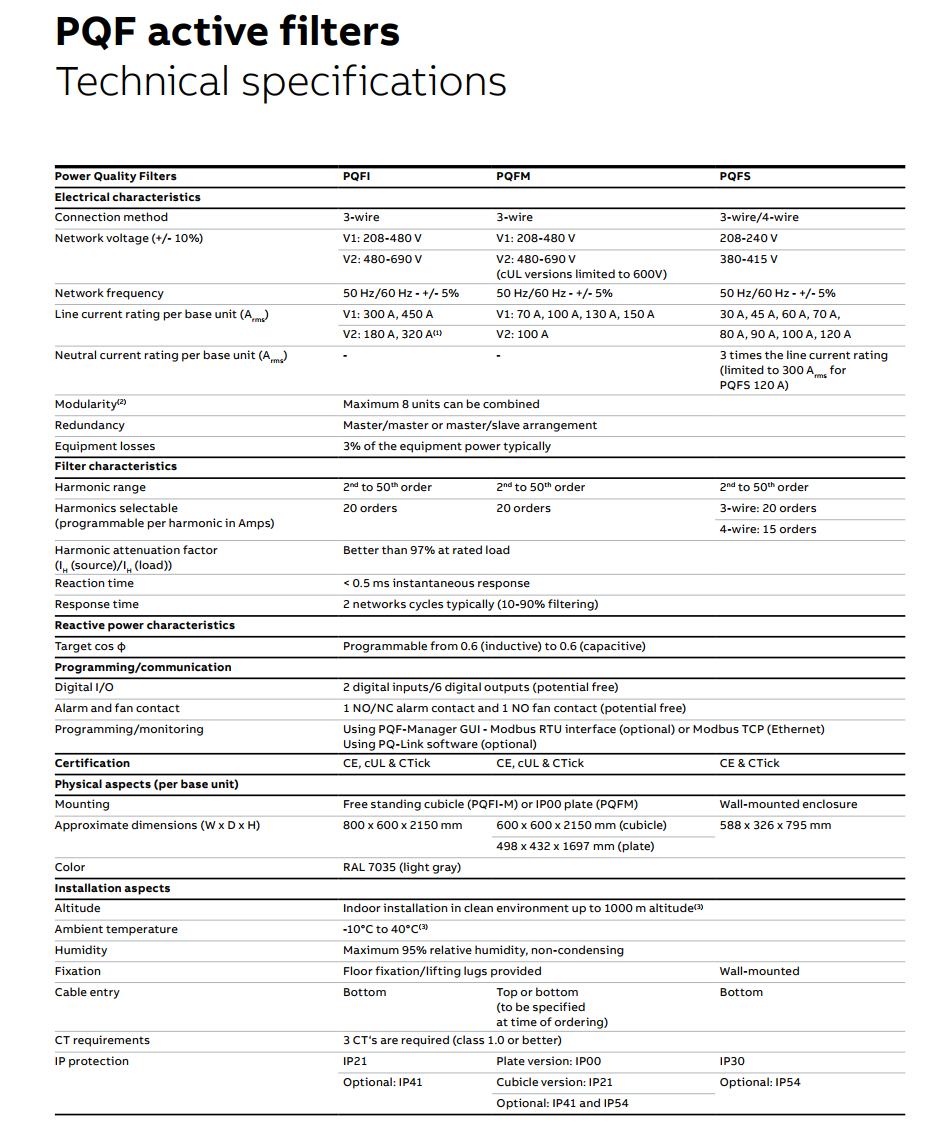

7. 능동형 고조파필터 사양.
https://www.samwhaeng.kr/active-harmonic-filter/
능동형 고조파 필터 (Active Harmonic Filter)
파워일렉트로닉스의 지속적 기술 성장에 따라 부하는 인버터, 위상 제어장치, 정류기, UPS, DC컨버터 등…비선형 부하가 크게 증가돼 있는 현실이다. 이런 비선형 부하들은 고조파를 생성 계통
www.samwhaeng.kr
