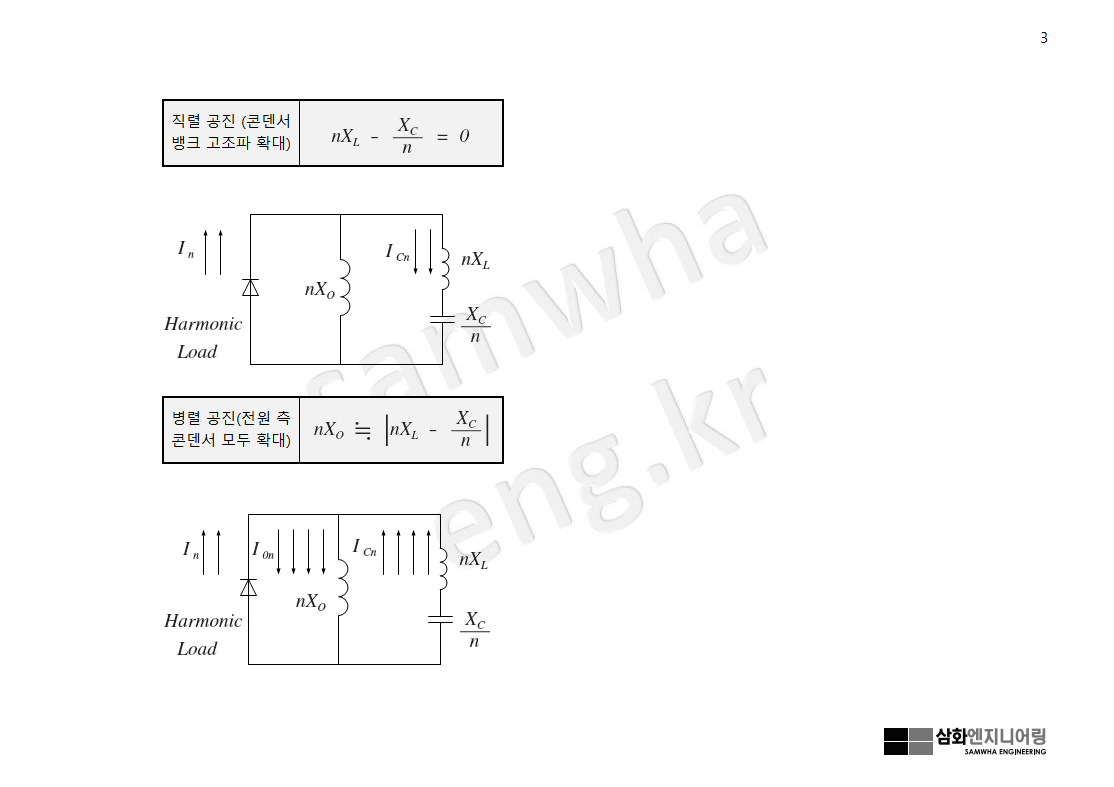

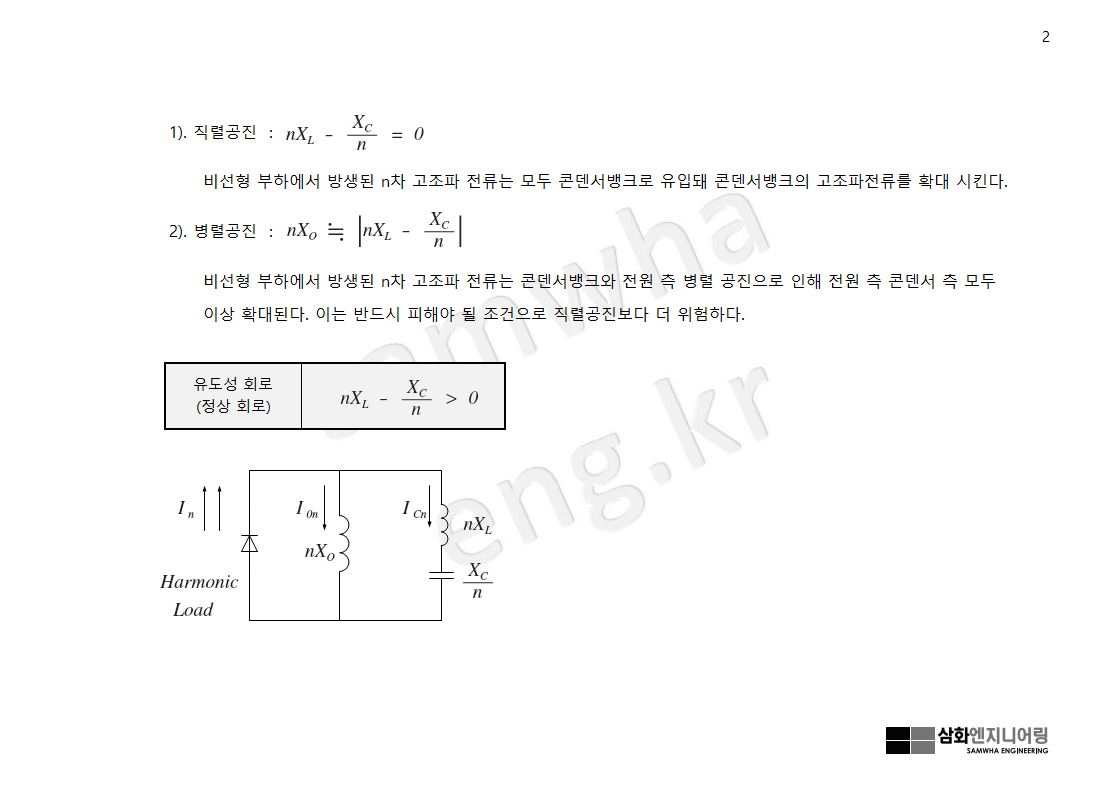

L C 직렬회로에서 리액터 선정이 잘 못 될 경우 특정차수 고조파에서 직렬공진이 일어난다.
이러한 공진현상은
콘덴서에 큰 과대 전류를 유입시켜 콘덴서 및 리액터를 고장나게 하고 심할 경우 폭발, 화재, 전체 정전 등의 대형사고를 유발시키게 된다.

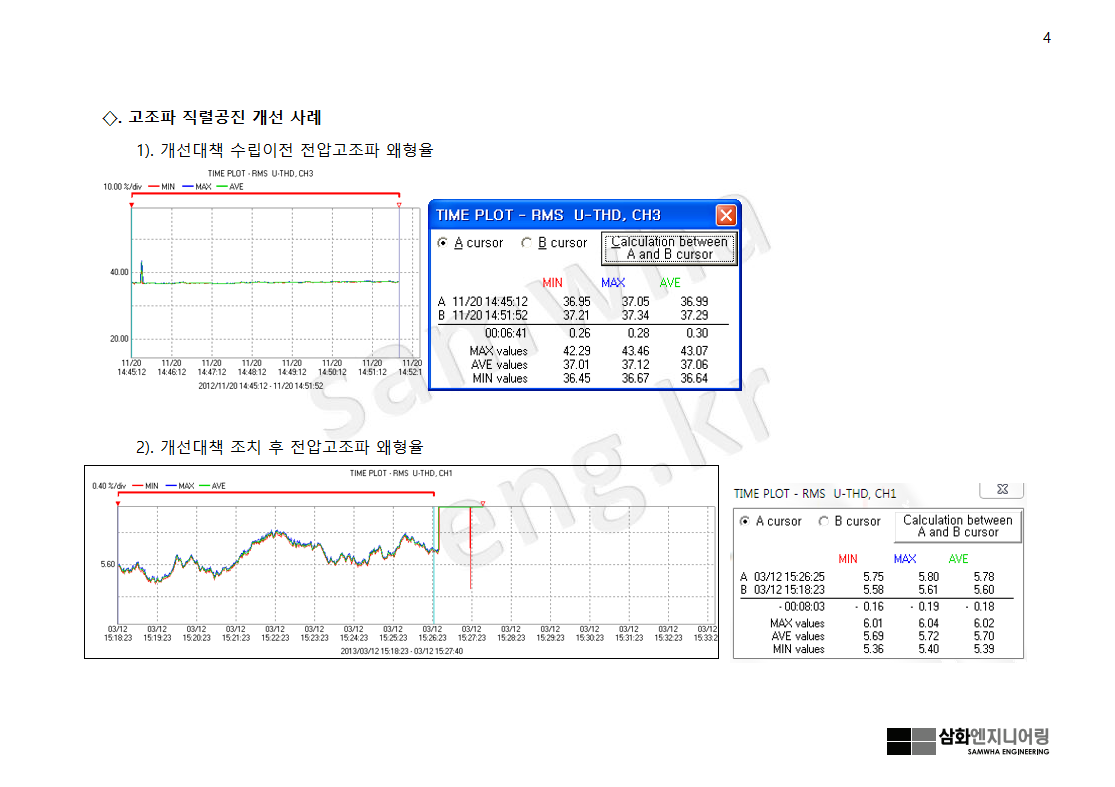

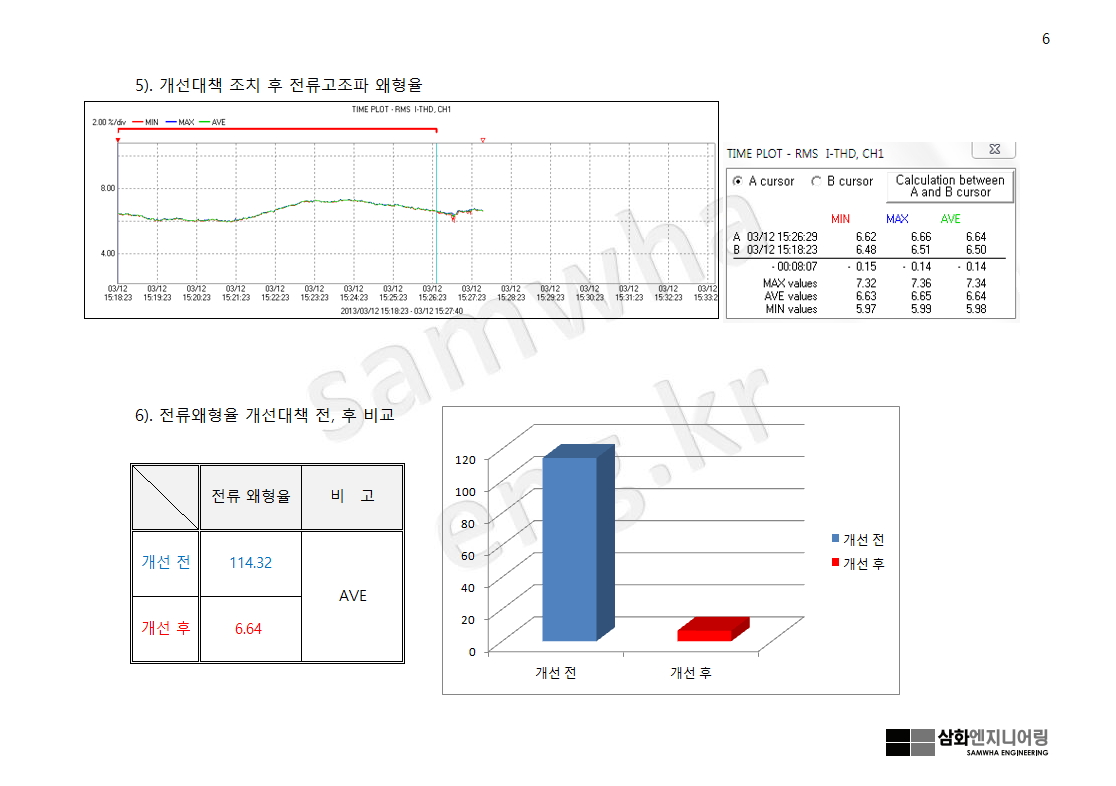

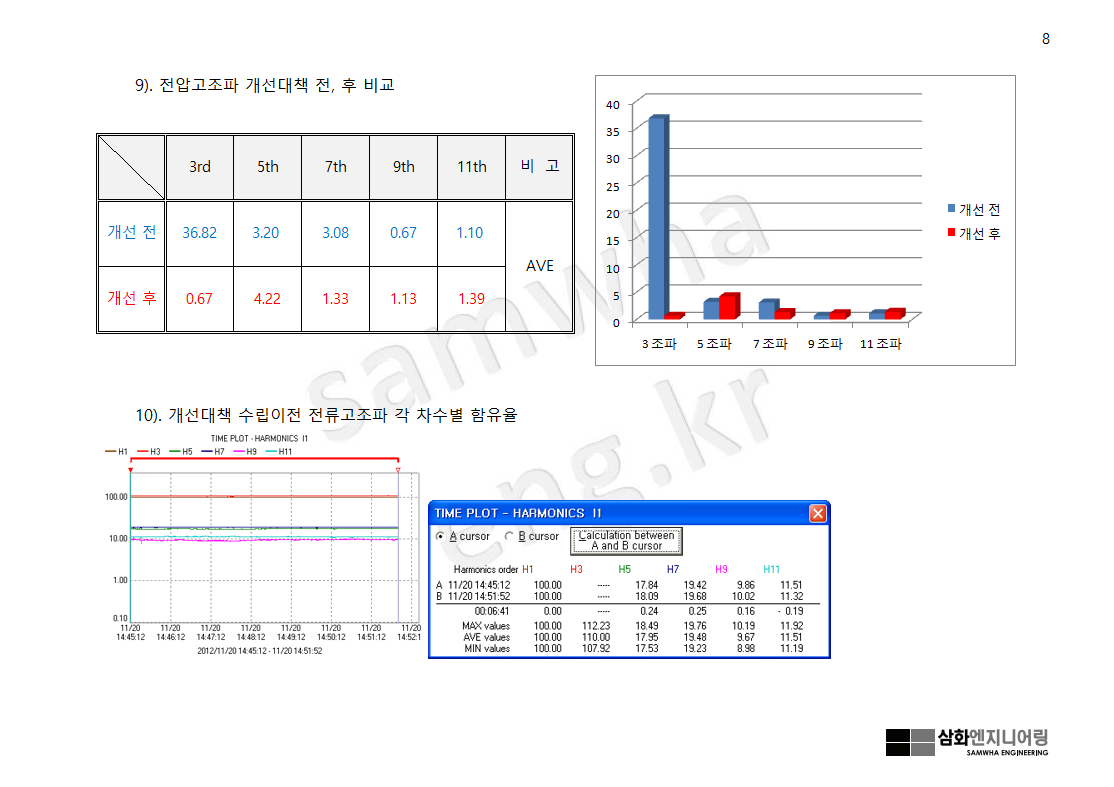

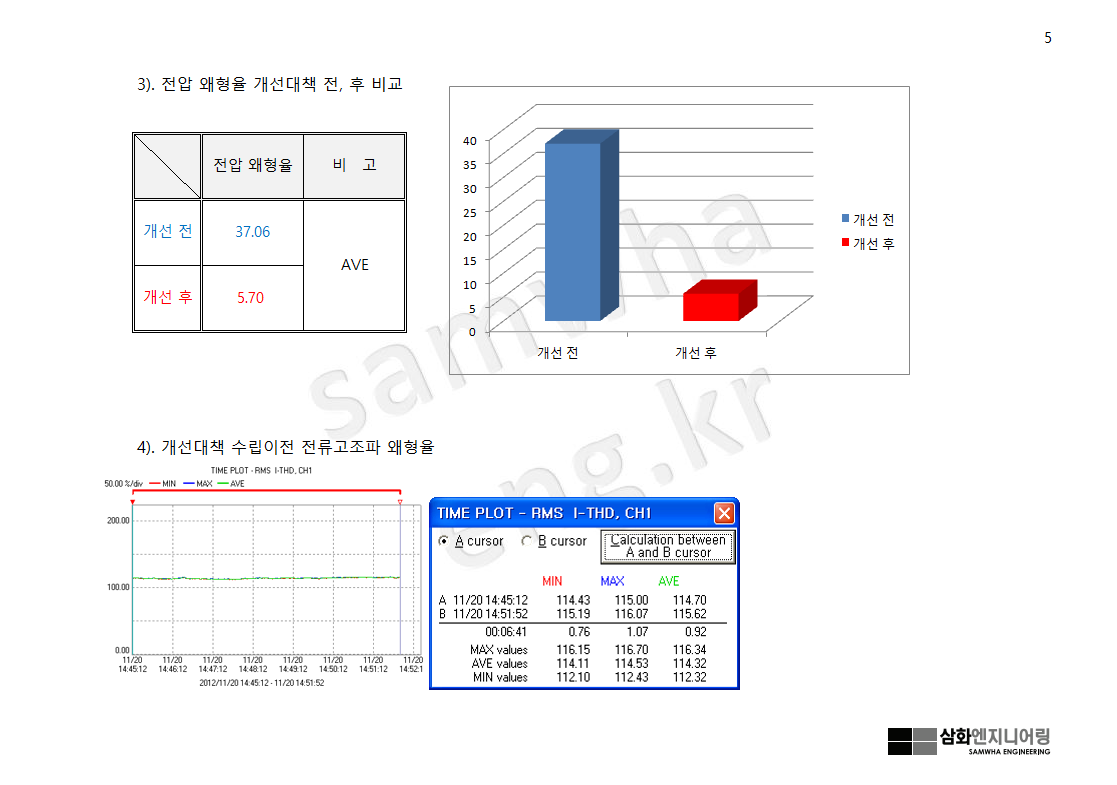

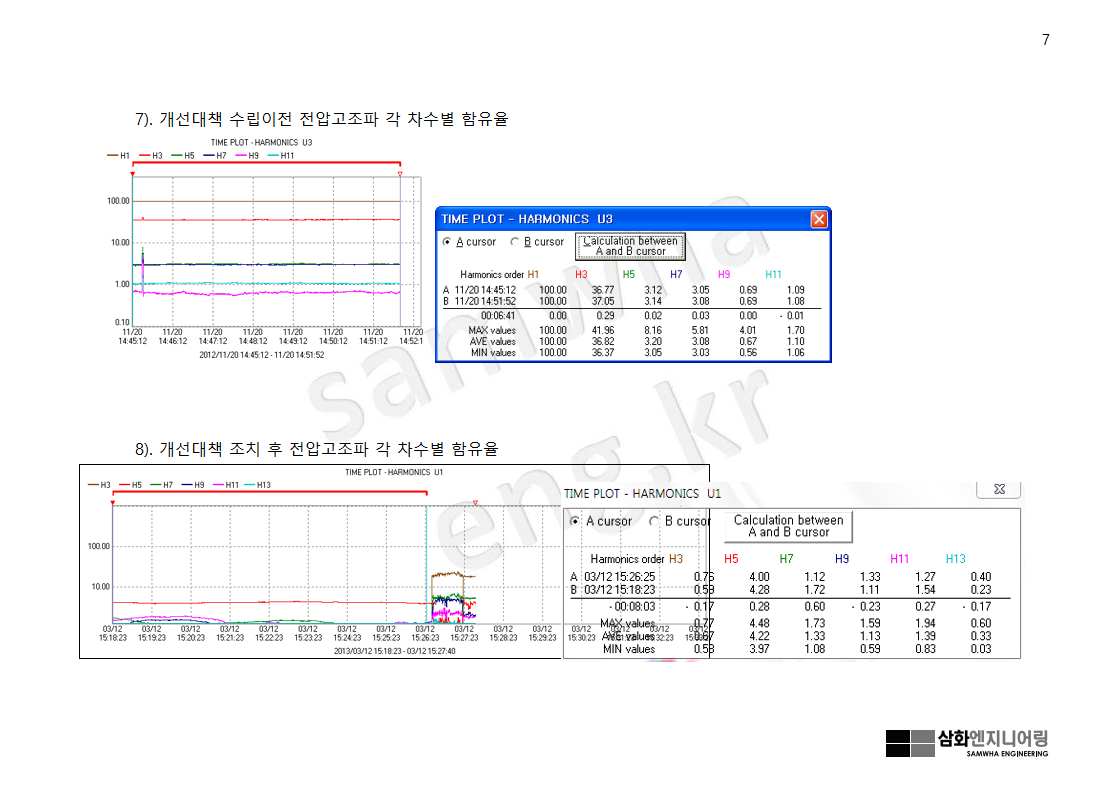

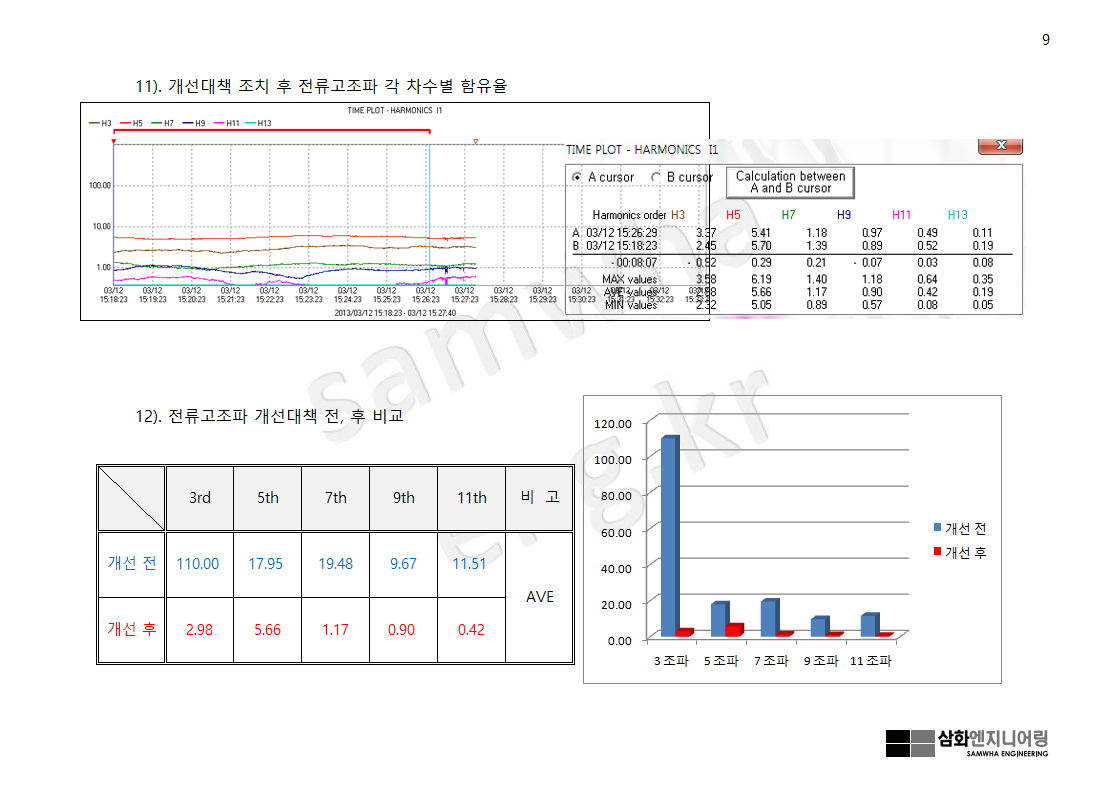

직렬공진 개선사례를 아래에 살펴본다.
