차단기 용량선정 및 보호 계전기 정정을 위해서는 전력 계통에 3상 단락전류의 크기를 알아야한다.

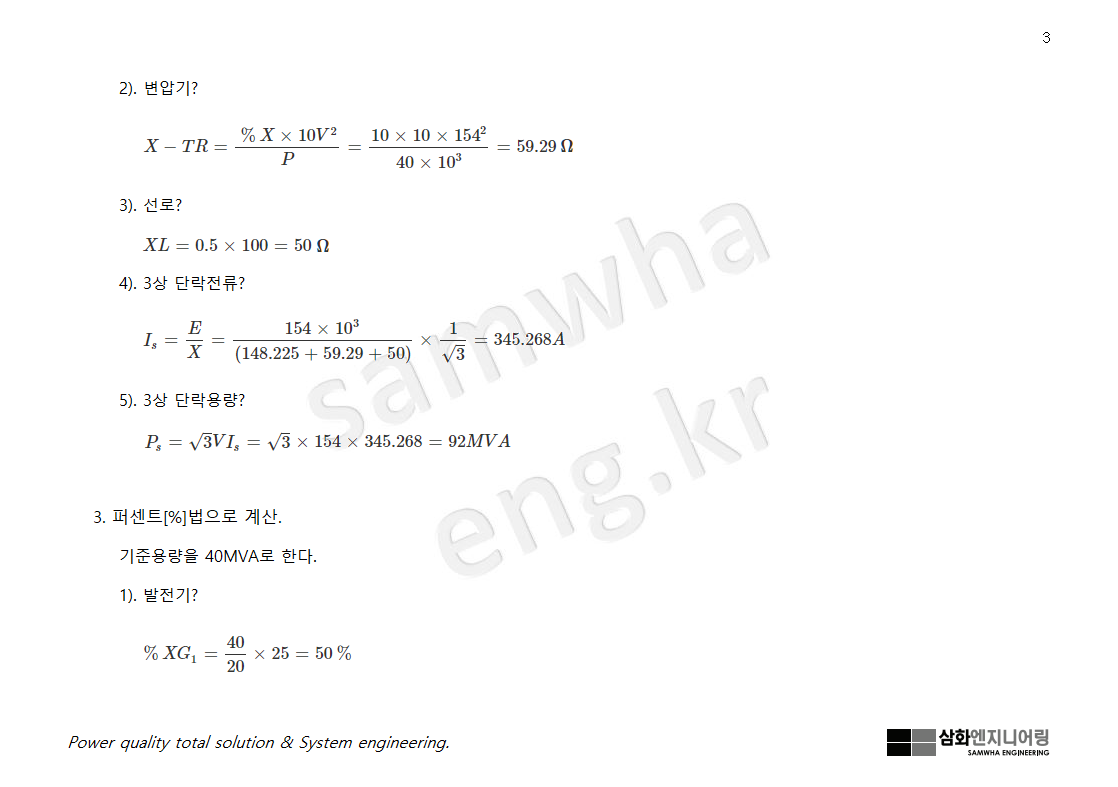

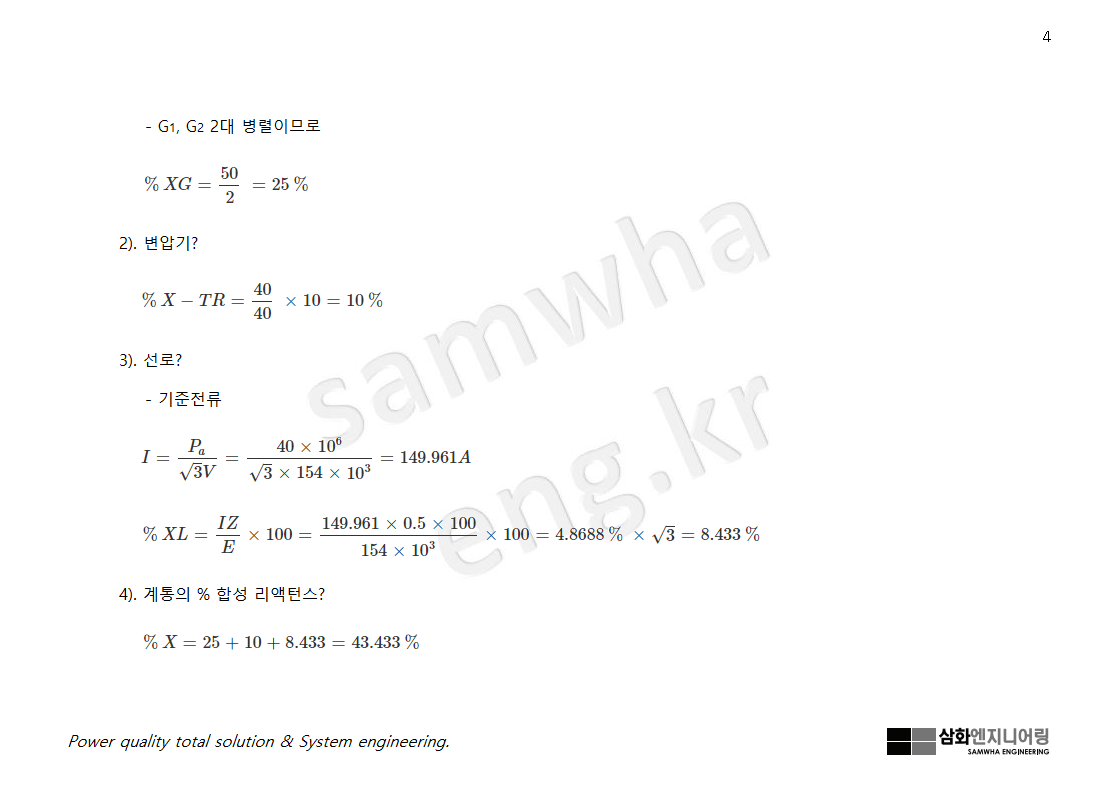

3상 단락이란 평형고장으로 옴법 그리고 퍼센트임피던스법 또는 PU법으로 계산할 수 있다.

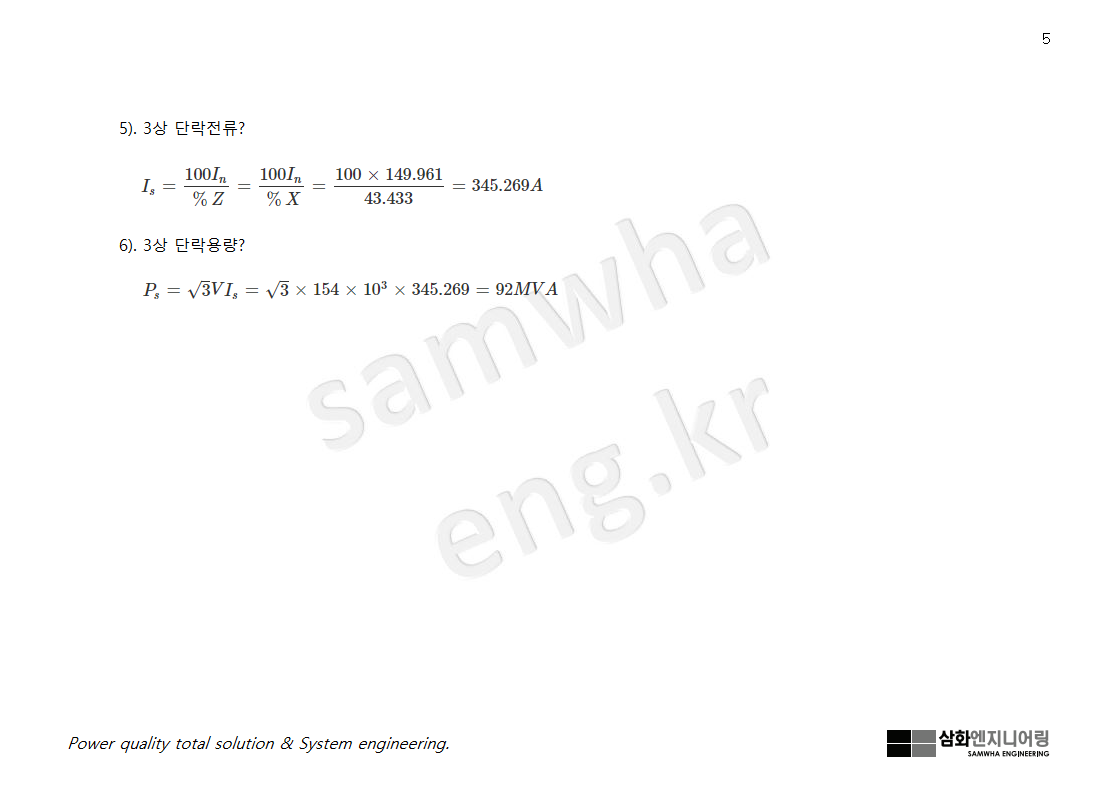

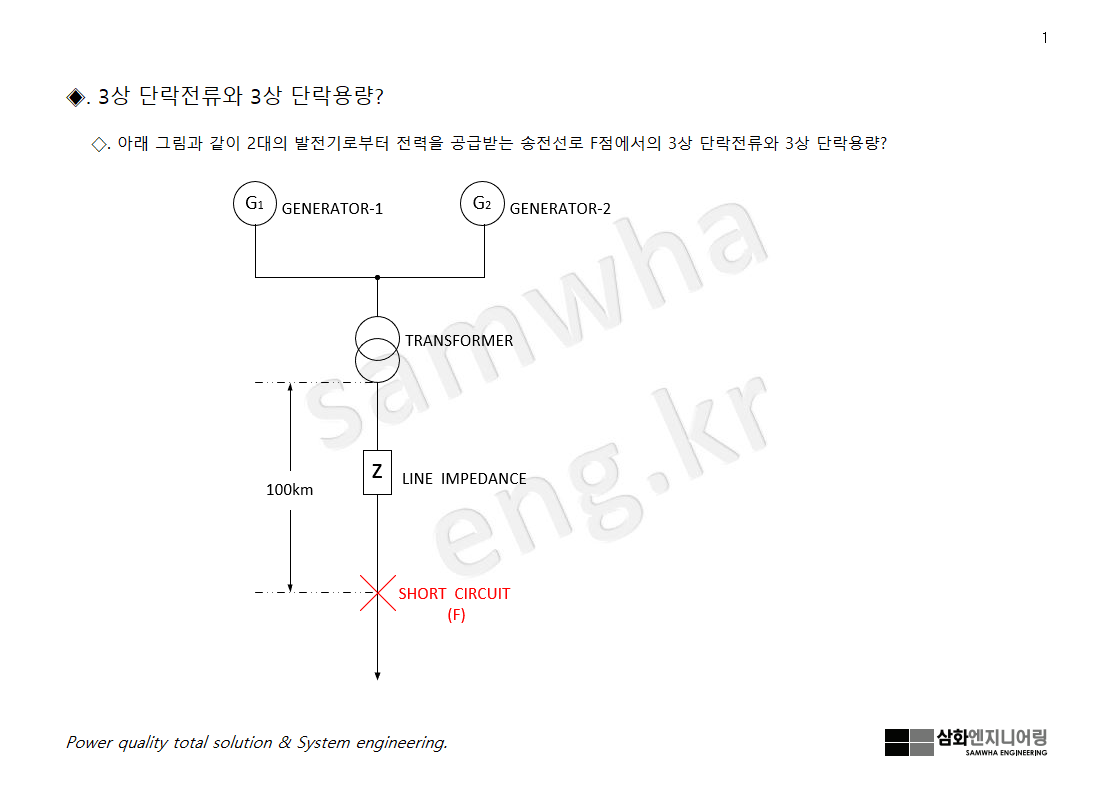

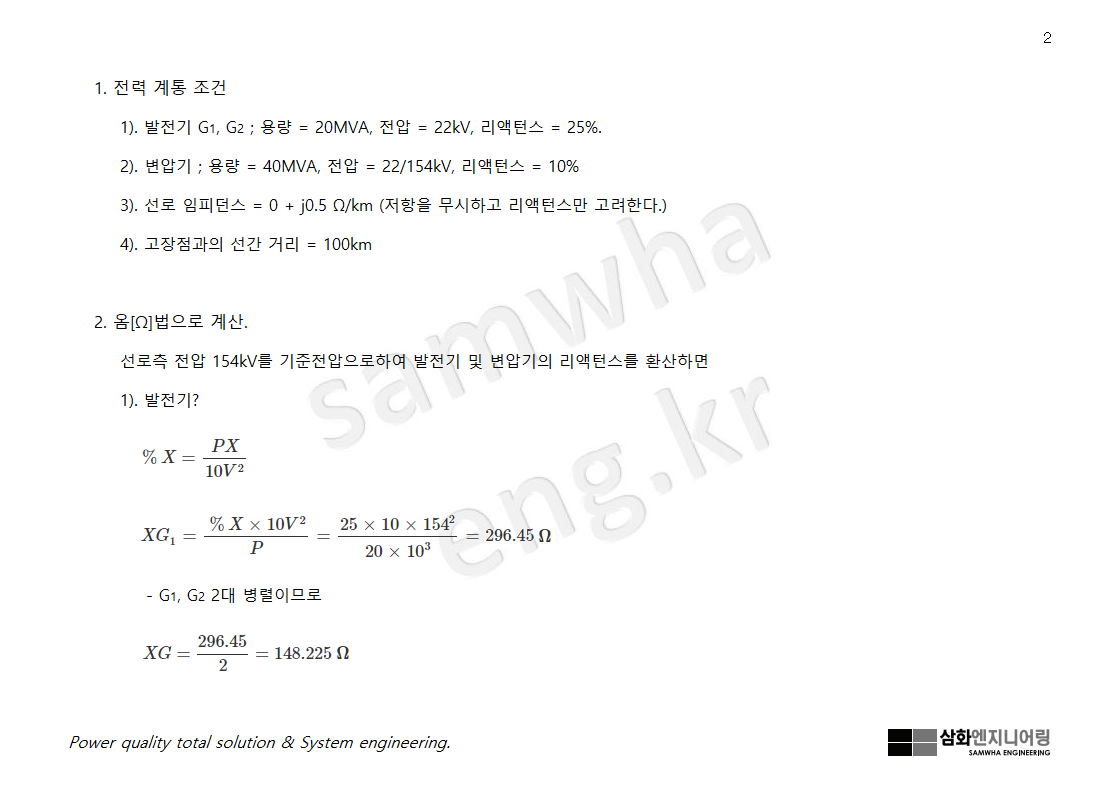

조건이 아래와 같을 때 3상 단락전류와 3상 단락용량 크기가 어떻게 되는지 이하에 살펴본다.
