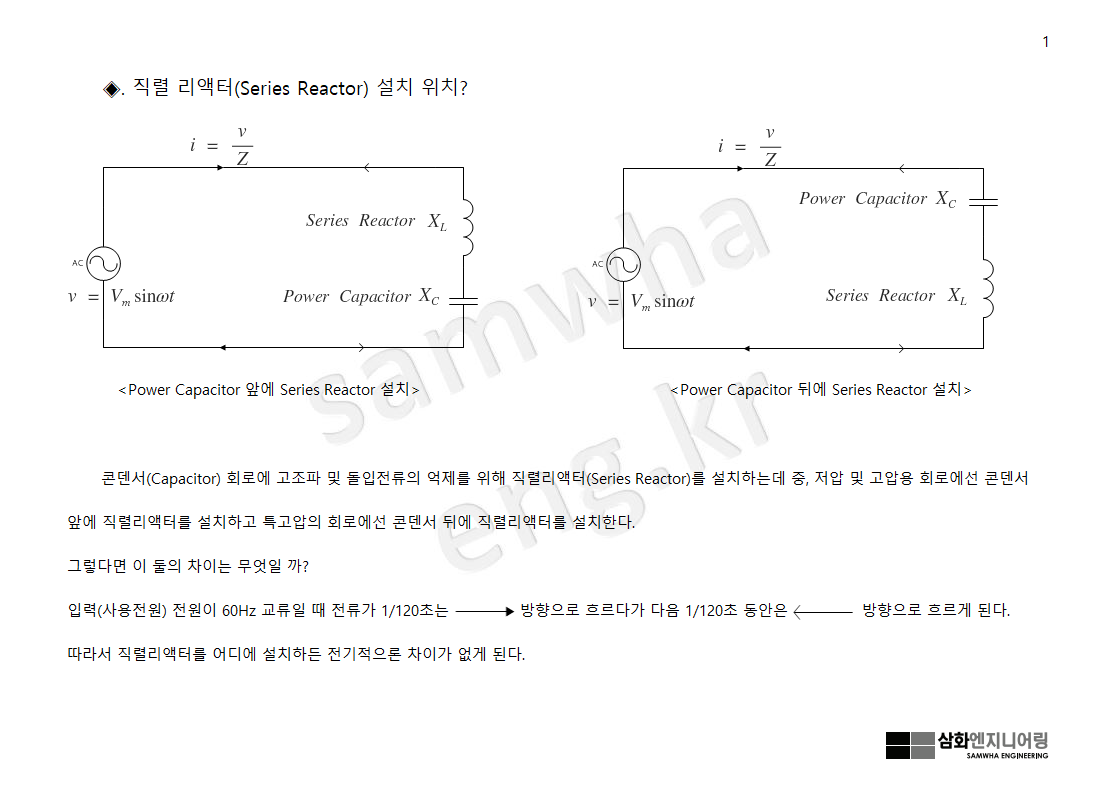

직렬 리액터 설치 위치?

고조파 및 돌입전류 억제 목적으로 설치하는 콘덴서용 직렬 리액터의 설치 위치에 대해 어느 방법이 맞는지 문의하는 경우가 있다

직렬 리액터는 전원 측을 기준으로 콘덴서 전단이 되던 후단이 되던 전기적으로는 똑 같다.

즉, 아무런 문제가 없으니 사용환경, 설치조건을 감안해 유리한 쪽으로 설치하면 된다.

그 이유에 대해서 아래와 같이 살펴본다.
