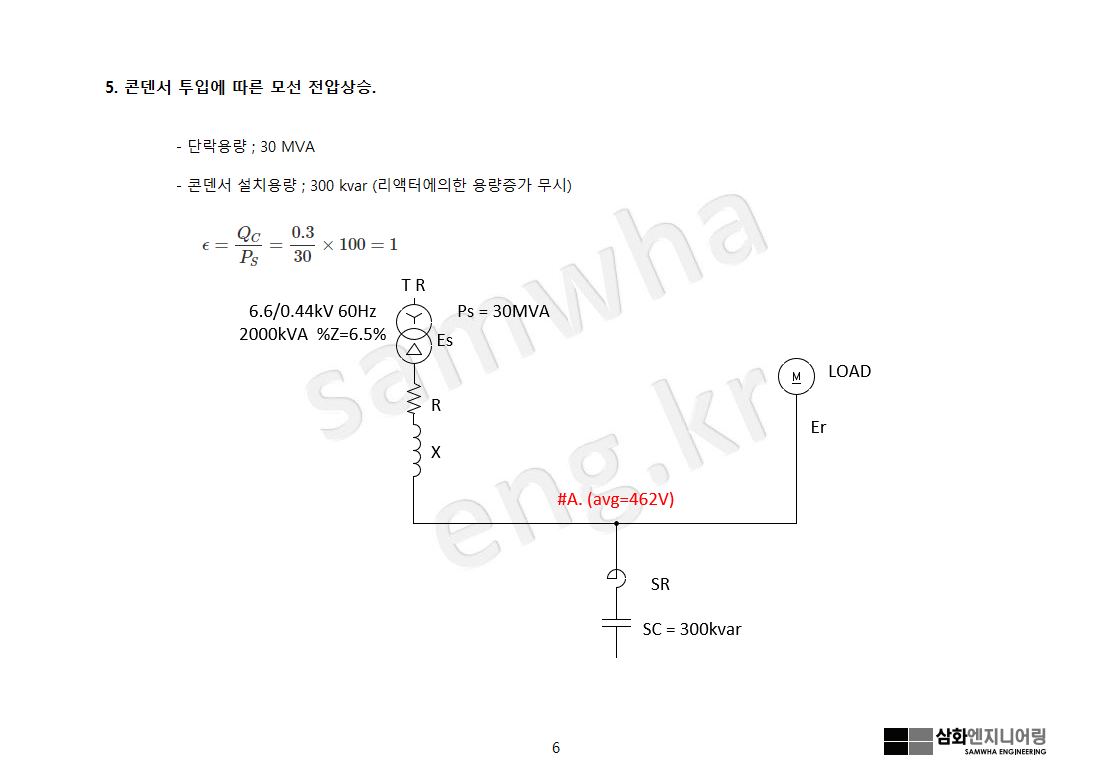

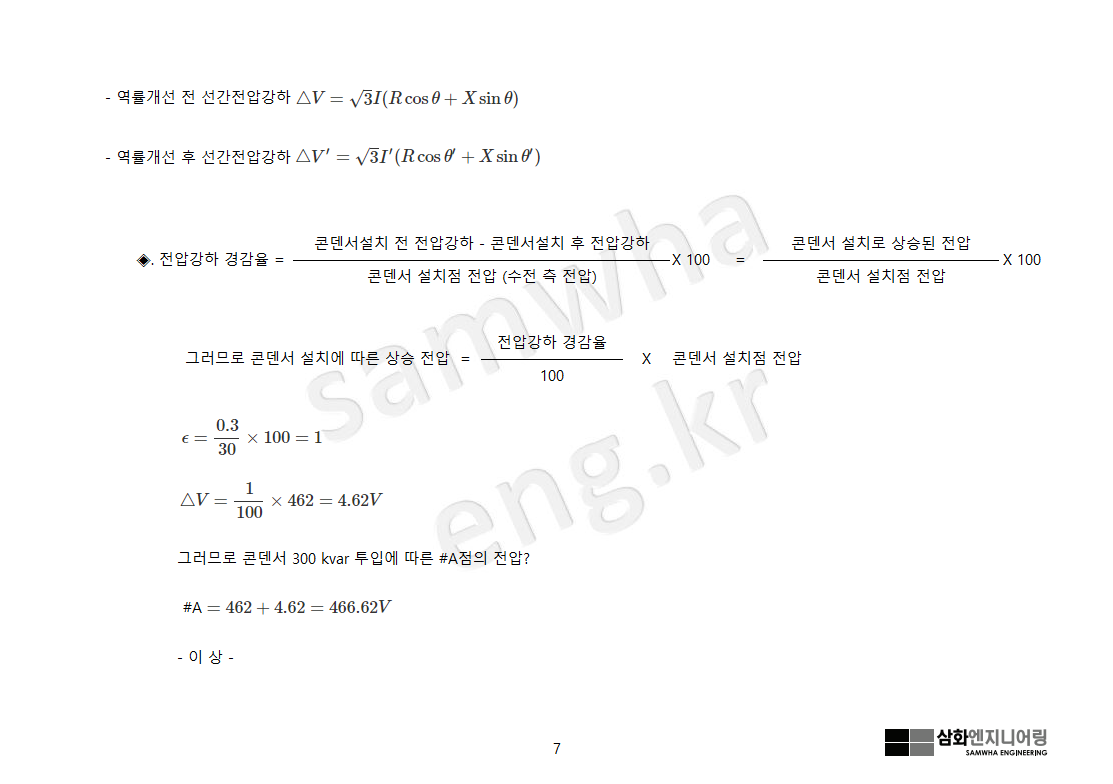

콘덴서 설치에 따른 전압강하 경감률 그리고 모선 측의 전압상승 계산.

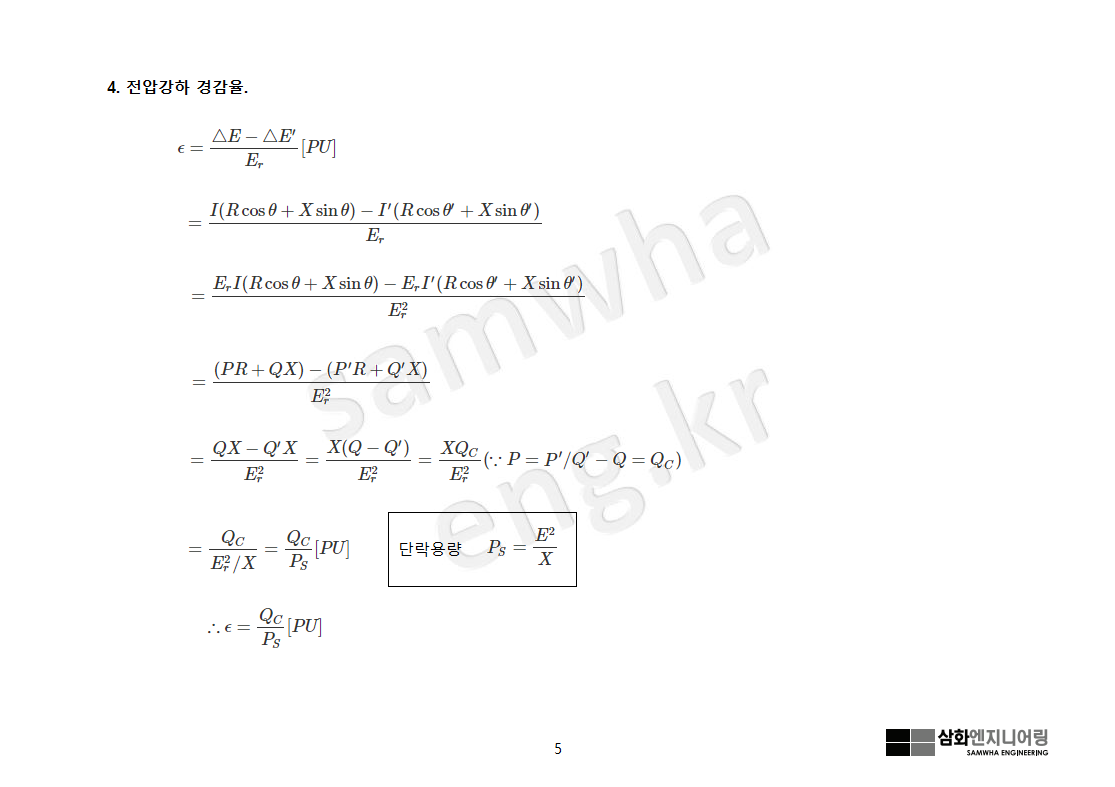

전압 강하 경감률은 전압 강하 백분율의 비율로 얼마만큼의 전압 강하를 개선할 수 있는 지를 알기 위해 이용한다.

여기에서 전압 강하율은 송전선로 및 배전선로에 나타나는 수전단 전압에 대한 전압 강하의 백분율로...

전압 강하율을 개선하게 되면 전력 손실이 감소하고 계통 전력 시스템의 효율이 향상되므로 반드시 전압 강하를 개선하는 것이 현장 엔지니어의 몫이라 할 수 있다.

이런 전압 강하를 개선하는 방법 중 가장 경제적인 방법이 바로 전력용 콘덴서 설치가 된다.

콘덴서를 설치하면 무효전류가 감소하여 전압강하를 개선시킬 수 있게 된다.

그러므로 콘덴서를 설치하여 전압 강하율을 개선하면 수전단 전압을 안정적으로 유지시킬 수 있게 된다.

따라서 콘덴서 설치로 전압강하 경감률이 얼마나 개선되는지는 콘덴서 용량에 따라 달라질 수 있으므로 이의 이해가 중요하다.

하여 이하에 아래와 같이 살펴본다.
