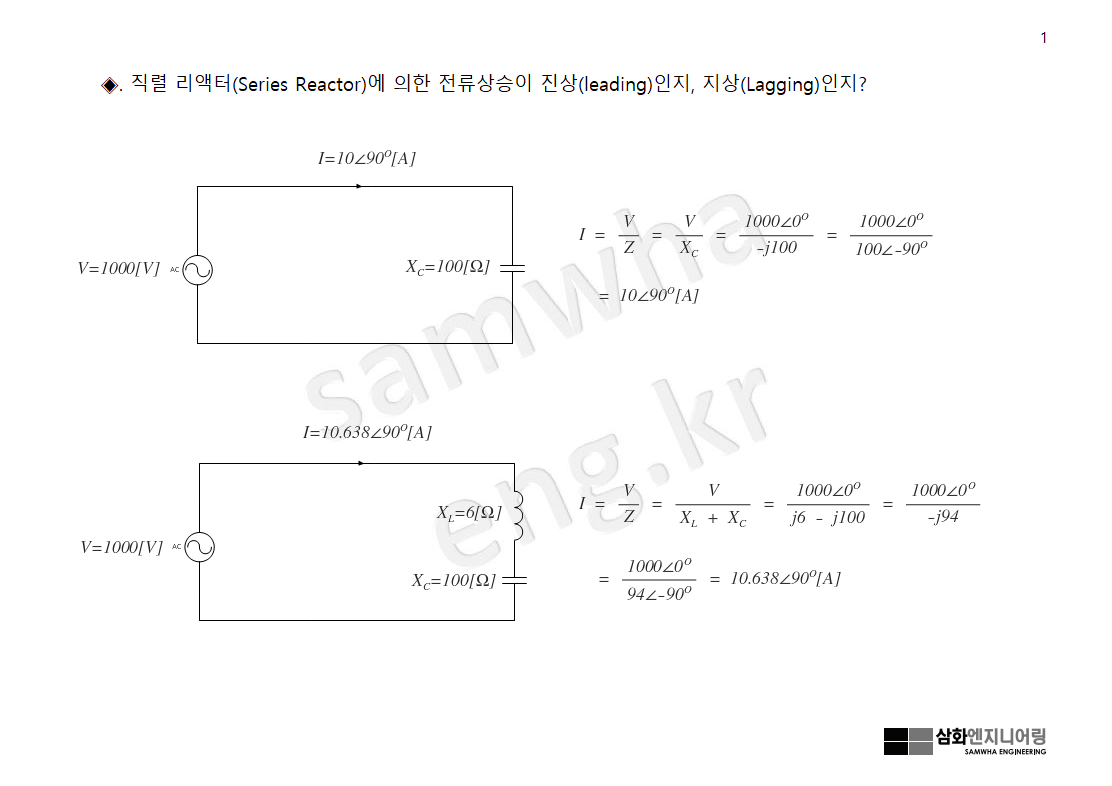

커패시터 회로에 고조파 전류 억제 및 돌입전류 제한을 위해 직렬 리액터를 설치한다.

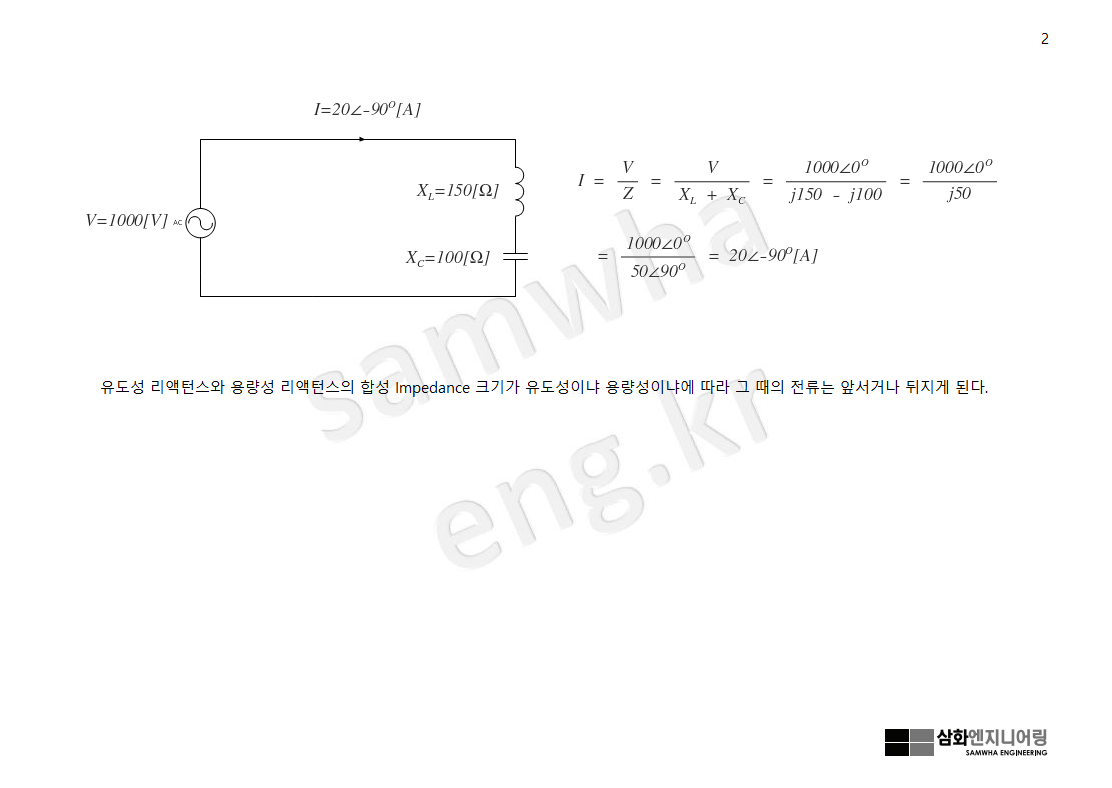

이때 직렬리액터의 리액턴스 크기에 따라 커패시터 회로에 상승하는 전류의 크기가 다르게 되는데
이 전류가 앞선 전류인 진상전류인지, 뒤진 전류인 지상전류인지 궁금해하는 현장 엔지니어의 질문이 많아
아래와 같이 쉽게 설명한다
