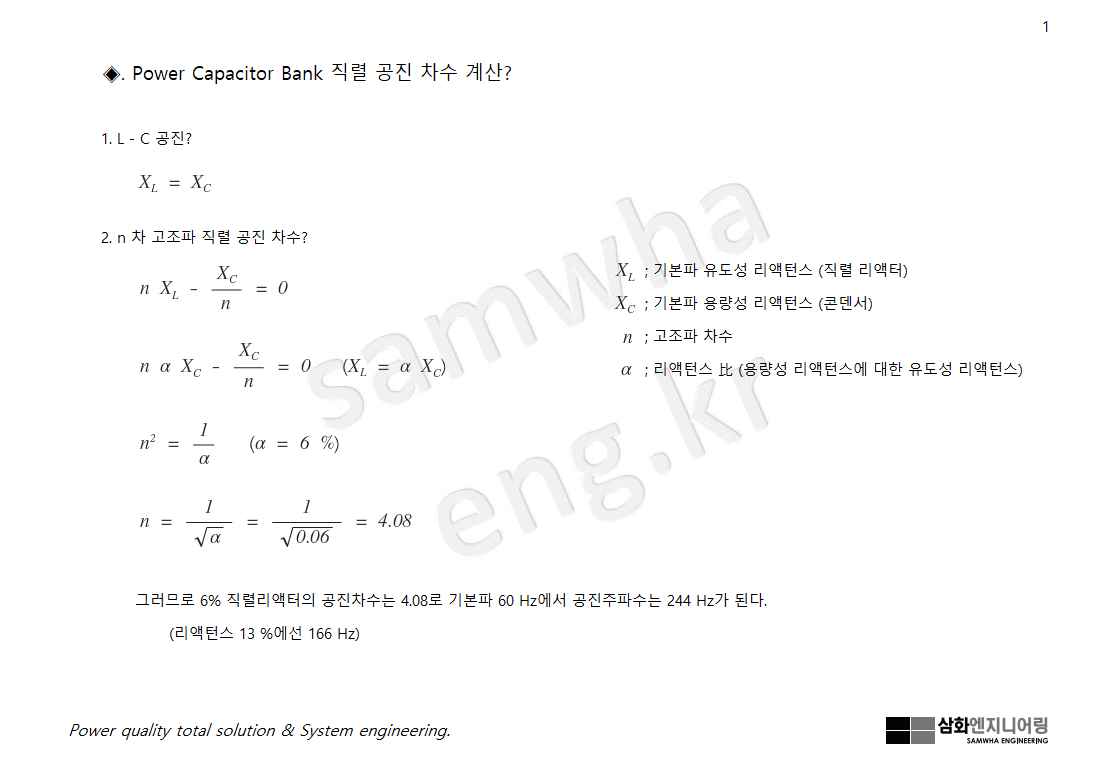

직렬공진 차수 계산?

직렬공진은 인덕터(L)와 커패시터(C)가 직렬로 연결된 회로에서 특정 주파수(공진 주파수)에서 임피던스의 허수부(리액턴스)가 서로 상쇄되어 전체 임피던스가 저항(R) 값만 남아 최소가 되는 현상이다.

이 때 전류는 최대가 되며, 회로는 특정 주파수를 선택적으로 통과시키는 특징을 가진다.

그러므로 파워 커패시터 뱅크에 직렬 리액터 선정시 어느 주파수대에서 직렬공진이 발생되는지 그 공진차수를 알고 대처해야 한다.

그래야 특정차수 주파수에서 전류 최대가 되는 것을 예방할 수 있다.
