전력용 콘덴서의 장점(전압 강하 개선)

수전단 전압강하란 송전선로 송전단(발전기나 변전소 측)에서 수전단(부하 측)으로 전력이 전달될 때 선로의 저항과 리액턴스에 의해 발생하는 전압 손실을 말한다.

즉, 송전단 전압(Vs)보다 수전단 전압(Vr)이 낮아지는 현상이다.



전압강하는 송전선로의 임피던스(Z=R+jX)와 부하전류에 의해 발생하는 데 이 임피던스와 라인에 흐르는 전류(I)의 곱으로 전압 강하량이 산출된다.

따라서 발전단(송전단)에서 수전단으로 전력 전송 시 선로의 임피던스에 따른 전압강하를 감안하여 발전단 전압을 높여 수전단에 원하는 정격전압이 유지되도록 조정해야 한다.

이에 경제적으로 가장 우수한 설비가 바로 전력용 콘덴서이다.

역률을 개선(무효전력 보상)하면 전압강하가 감소해 수전단 전압이 상승, 부하의 효율을 향상하게 된다.

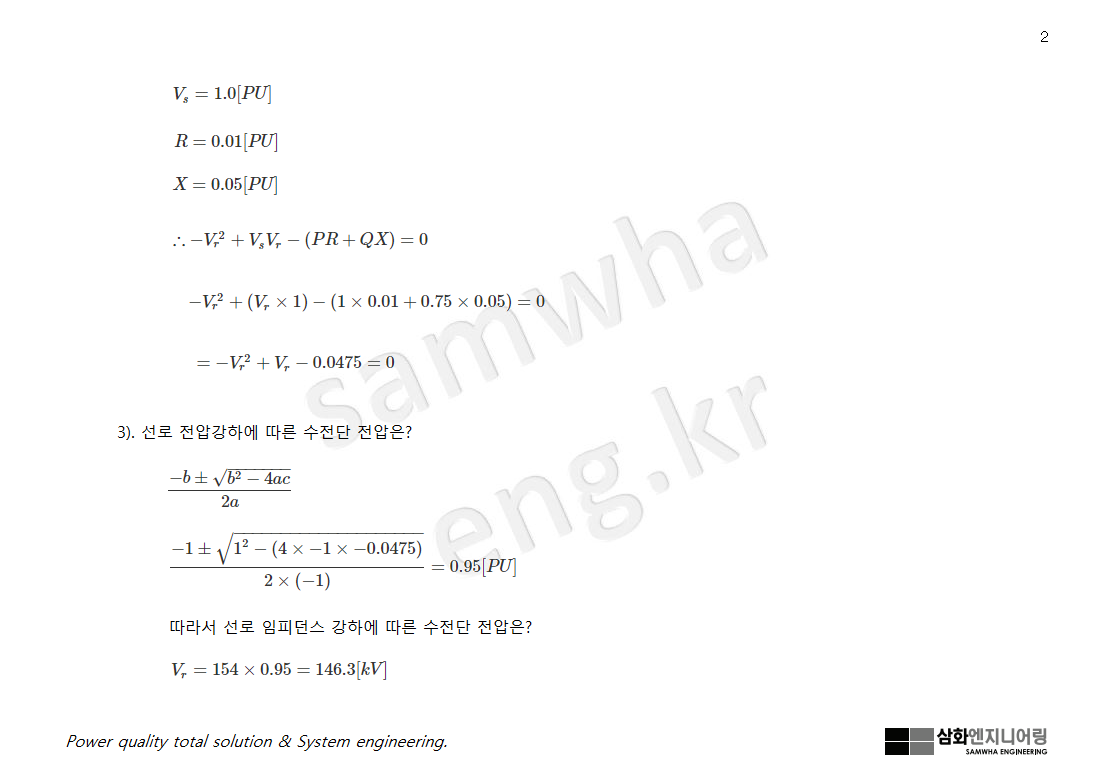

이하에 대해 아래와 같이 살펴본다.
