■. 무부하 발전기 고장계산에서 1선지락 시 직접접지 계통의 지락전류 크기를 알아본다.
- 조건.

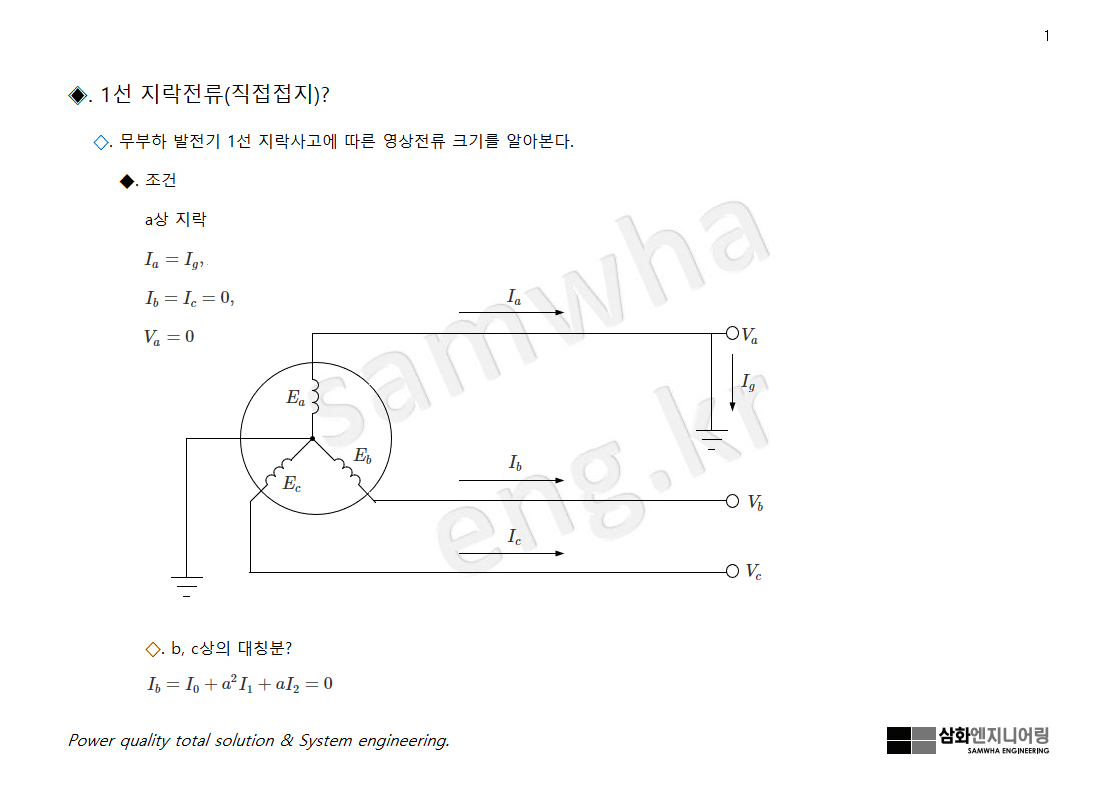

a 상 지락이므로 a 상전류 = 지락전류 Ig가 된다.
b 상 c 상 전류는 무부하로 전류가 흐르지 않는다.
a 상전압은 지락으로 대지와 등 전위가 된다.
- 결론.

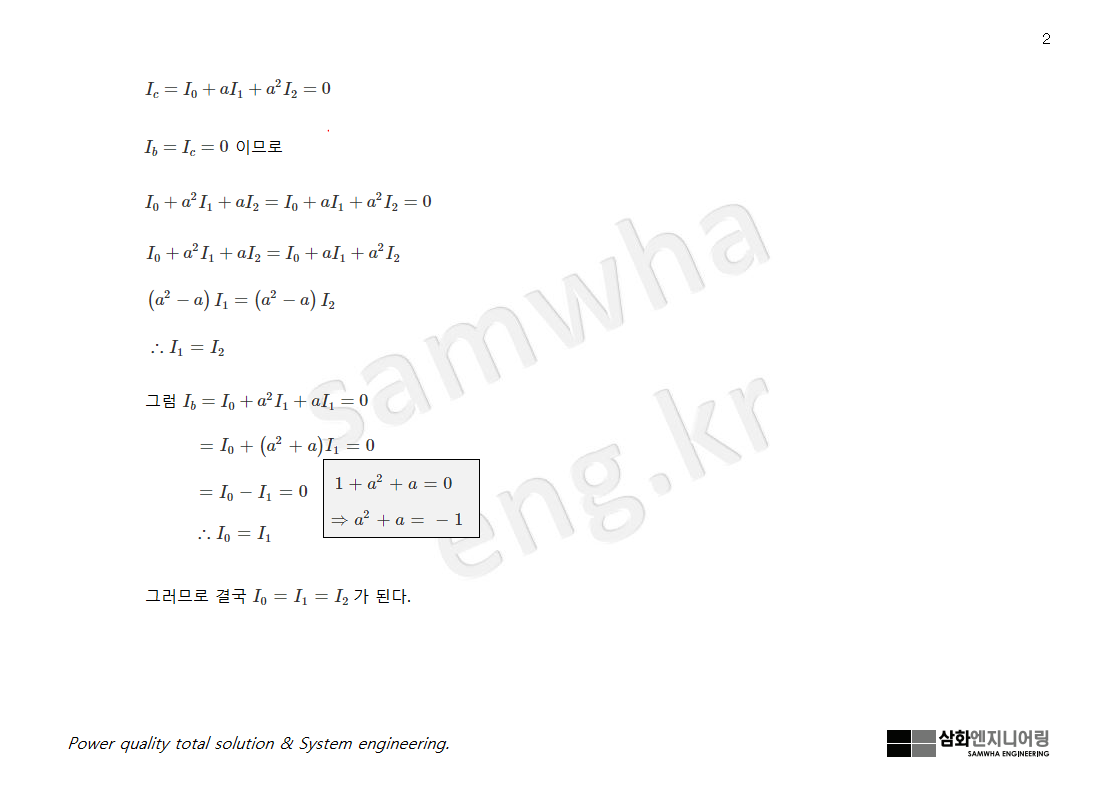

a 상에 흐르는 전류는 정상 분 = 역상 분 = 영상 분이 돼

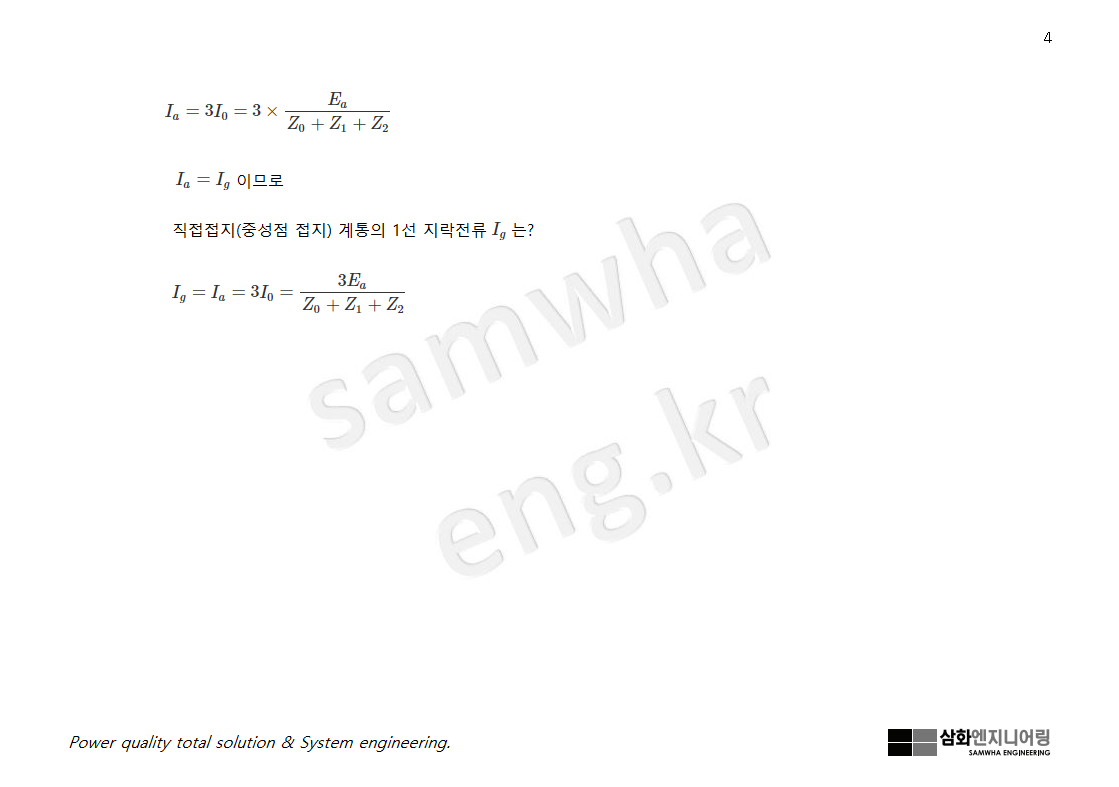

결국 a 상의 흐르는 지락전류는 영상전류의 3배가 된다.
또한 정상분 역상분 영상분 모두 존재하게 된다.
- 장점.
건전상의 전위상승이 낮다.
개폐 서지가 작다.
절연 비용을 낮출 수 있다.
보호 계전기 동작이 확실하다.
- 단점.
통신선 유도장해를 일으킨다.
지락 전류가 커 과도안정도가 저하된다.
고장시 자연소호 가능성이 없다.
